ale tronco cono

i

nale presa d'aria

r

a di chiusura

Comignolo

in cls

Piastra

sottocomignolo

Piastra inox

raccogli condensa

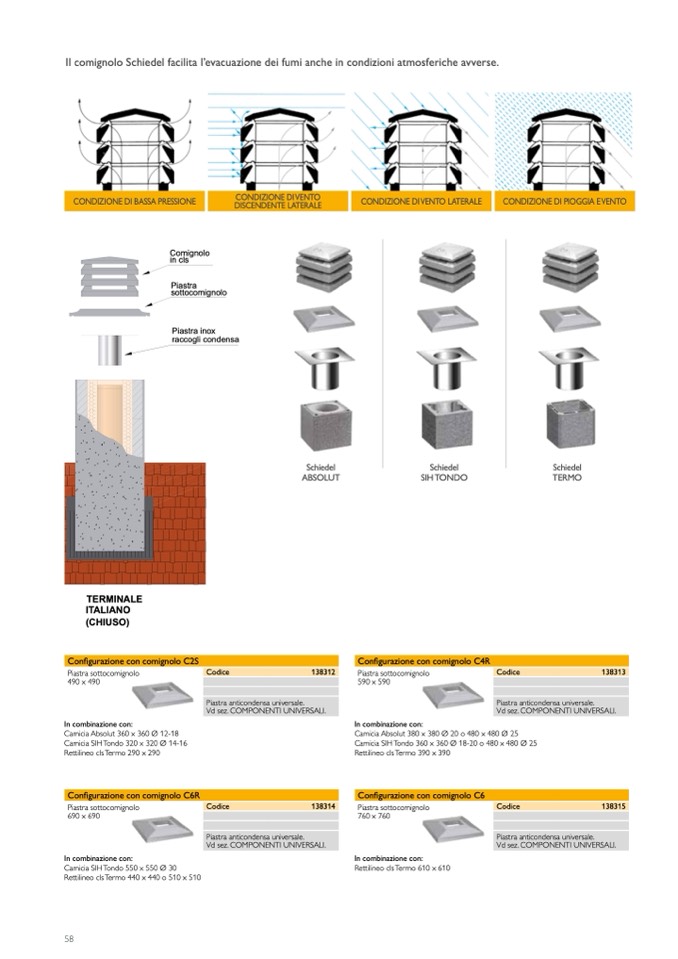

Il comignolo Schiedel facilita l’evacuazione dei fumi anche in condizioni atmosferiche avverse.

CONDIZIONE DI BASSA PRESSIONE

CONDIZIONE DIVENTO

DISCENDENTE LATERALE

CONDIZIONE DIVENTO LATERALE

CONDIZIONE DI PIOGGIA EVENTO

Schiedel

TERMO

TERMINALE

ITALIANO

(CHIUSO)

Configurazione con comignolo C2S

Piastra sottocomignolo

490 x 490

In combinazione con:

Camicia Absolut 360 x 360 Ø 12-18

Camicia SIH Tondo 320 x 320 Ø 14-16

Rettilineo cls Termo 290 x 290

Configurazione con comignolo C6R

Piastra sottocomignolo

690 x 690

In combinazione con:

Camicia SIH Tondo 550 x 550 Ø 30

Rettilineo cls Termo 440 x 440 o 510 x 510

Codice

138312

Configurazione con comignolo C4R

Piastra sottocomignolo

590 x 590

In combinazione con:

Camicia Absolut 380 x 380 Ø 20 o 480 x 480 Ø 25

Camicia SIH Tondo 360 x 360 Ø 18-20 o 480 x 480 Ø 25

Rettilineo cls Termo 390 x 390

58

Piastra anticondensa universale.

Vd sez. COMPONENTI UNIVERSALI.

Piastra anticondensa universale.

Vd sez. COMPONENTI UNIVERSALI.

Codice

138314

Configurazione con comignolo C6

Piastra sottocomignolo

760 x 760

In combinazione con:

Rettilineo cls Termo 610 x 610

Codice

138315

Piastra anticondensa universale.

Vd sez. COMPONENTI UNIVERSALI.

Piastra anticondensa universale.

Vd sez. COMPONENTI UNIVERSALI.

Schiedel

ABSOLUT

Schiedel

SIH TONDO

Codice

138313
