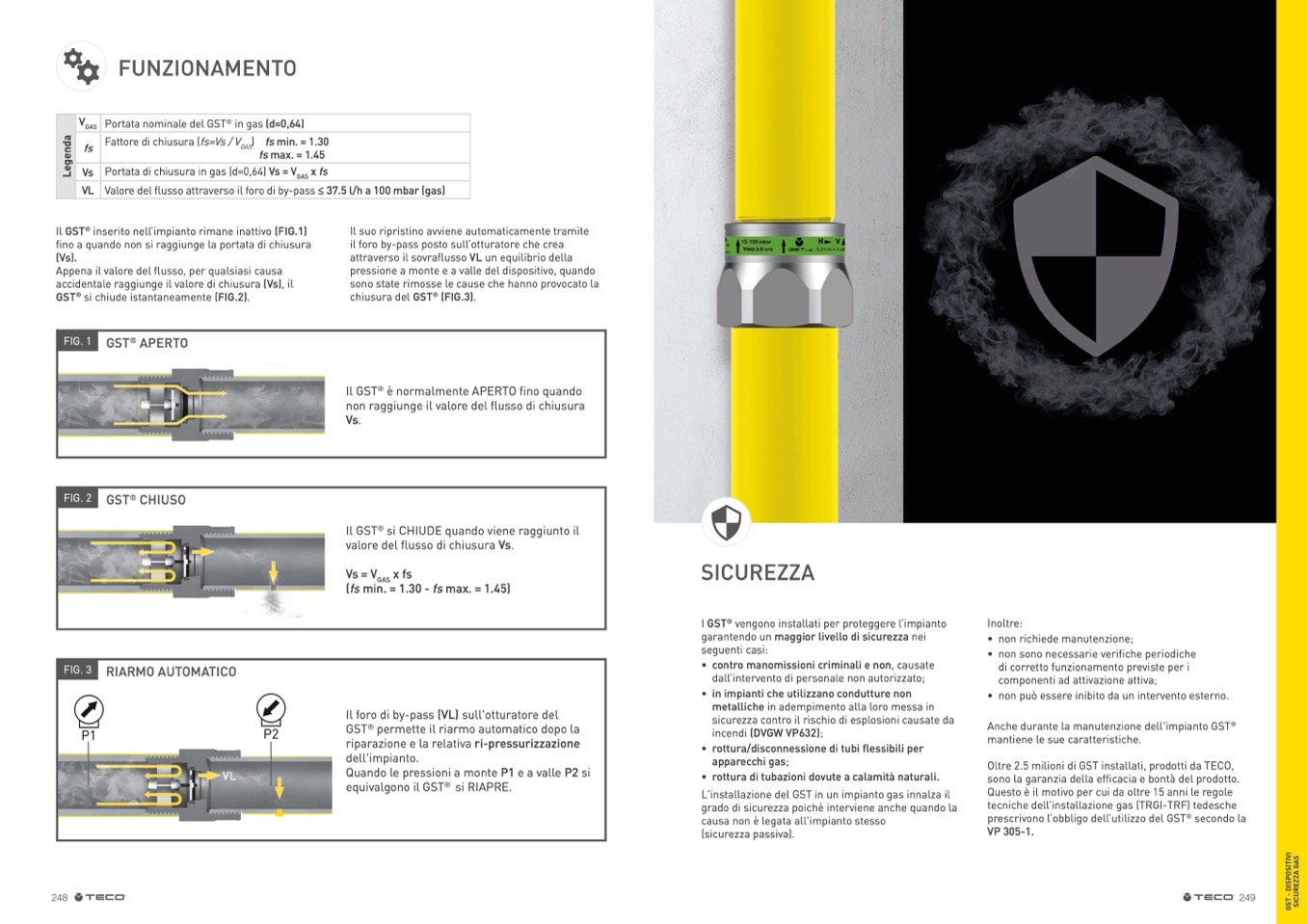

FIG. 1

FUNZIONAMENTO

V

GAS

Portata nominale del GST

®

in gas (d=0,64)

fs

Fattore di chiusura (fs=Vs / V

GAS

) fs min. = 1.30

fs max. = 1.45

Vs

Portata di chiusura in gas (d=0,64) Vs = V

GAS

x fs

VL

Valore del flusso attraverso il foro di by-pass ≤ 37.5 l/h a 100 mbar (gas)

Il GST

®

inserito nell’impianto rimane inattivo (FIG.1)

fino a quando non si raggiunge la portata di chiusura

(Vs).

Appena il valore del flusso, per qualsiasi causa

accidentale raggiunge il valore di chiusura (Vs), il

GST

®

si chiude istantaneamente (FIG.2).

Il suo ripristino avviene automaticamente tramite

il foro by-pass posto sull’otturatore che crea

attraverso il sovraflusso VL un equilibrio della

pressione a monte e a valle del dispositivo, quando

sono state rimosse le cause che hanno provocato la

chiusura del GST

®

(FIG.3).

GST

®

APERTO

Il GST

®

è normalmente APERTO fino quando

non raggiunge il valore del flusso di chiusura

Vs.

FIG. 2

GST

®

CHIUSO

Il GST

®

si CHIUDE quando viene raggiunto il

valore del flusso di chiusura Vs.

Vs = V

GAS

x fs

(fs min. = 1.30 - fs max. = 1.45)

SICUREZZA

I GST

®

vengono installati per proteggere l’impianto

garantendo un maggior livello di sicurezza nei

seguenti casi:

• contro manomissioni criminali e non, causate

dall’intervento di personale non autorizzato;

• in impianti che utilizzano condutture non

metalliche in adempimento alla loro messa in

sicurezza contro il rischio di esplosioni causate da

incendi (DVGW VP632);

• rottura/disconnessione di tubi flessibili per

apparecchi gas;

• rottura di tubazioni dovute a calamità naturali.

L'installazione del GST in un impianto gas innalza il

grado di sicurezza poichè interviene anche quando la

causa non è legata all'impianto stesso

(sicurezza passiva).

Inoltre:

• non richiede manutenzione;

• non sono necessarie verifiche periodiche

di corretto funzionamento previste per i

componenti ad attivazione attiva;

• non può essere inibito da un intervento esterno.

Anche durante la manutenzione dell'impianto GST

®

mantiene le sue caratteristiche.

Oltre 2.5 milioni di GST installati, prodotti da TECO,

sono la garanzia della efficacia e bontà del prodotto.

Questo è il motivo per cui da oltre 15 anni le regole

tecniche dell’installazione gas (TRGI-TRF) tedesche

prescrivono l’obbligo dell’utilizzo del GST

®

secondo la

VP 305-1.

FIG. 3

RIARMO AUTOMATICO

P1

P2

Il foro di by-pass (VL) sull'otturatore del

GST

®

permette il riarmo automatico dopo la

riparazione e la relativa ri-pressurizzazione

dell'impianto.

Quando le pressioni a monte P1 e a valle P2 si

equivalgono il GST

®

si RIAPRE.
