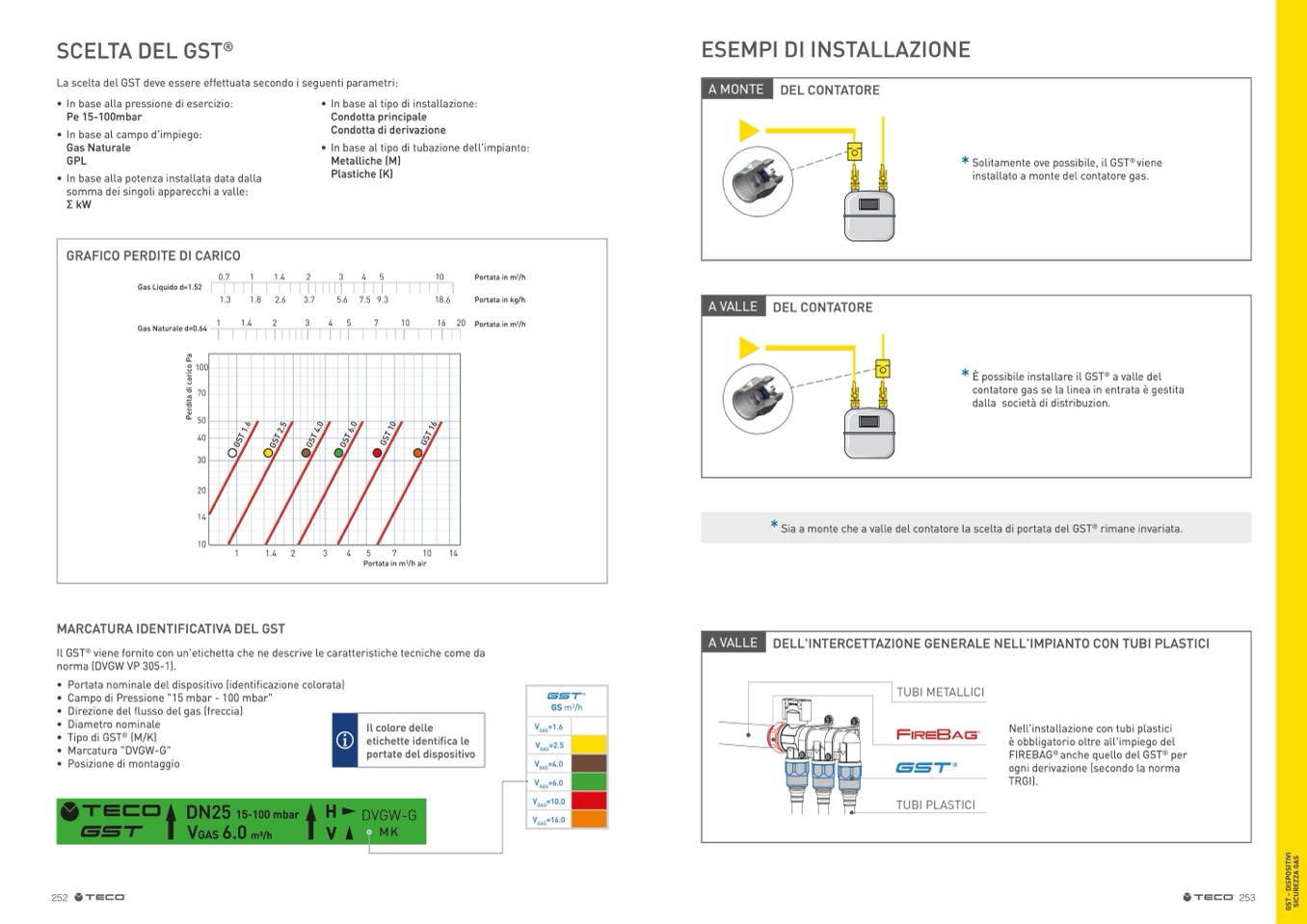

SCELTA DEL GST

®

La scelta del GST deve essere effettuata secondo i seguenti parametri:

ESEMPI DI INSTALLAZIONE

• In base alla pressione di esercizio:

Pe 15-100mbar

• In base al campo d'impiego:

Gas Naturale

GPL

• In base alla potenza installata data dalla

somma dei singoli apparecchi a valle:

Σ kW

GRAFICO PERDITE DI CARICO

• In base al tipo di installazione:

Condotta principale

Condotta di derivazione

• In base al tipo di tubazione dell'impianto:

Metalliche (M)

Plastiche (K)

A MONTE

DEL CONTATORE

MARCATURA IDENTIFICATIVA DEL GST

Il GST

®

viene fornito con un'etichetta che ne descrive le caratteristiche tecniche come da

norma (DVGW VP 305-1).

A VALLE

*

Sia a monte che a valle del contatore la scelta di portata del GST

®

rimane invariata.

DELL'INTERCETTAZIONE GENERALE NELL'IMPIANTO CON TUBI PLASTICI

Nell'installazione con tubi plastici

è obbligatorio oltre all'impiego del

FIREBAG

®

anche quello del GST

®

per

ogni derivazione (secondo la norma

TRGI).

• Portata nominale del dispositivo (identificazione colorata)

• Campo di Pressione "15 mbar - 100 mbar"

• Direzione del flusso del gas (freccia)

• Diametro nominale

Il colore delle

etichette identifica le

portate del dispositivo

GS m

3

/h

V

GAS

=1.6

V =2.5

GAS

V

GAS

=4.0

V

GAS

=6.0

V

GAS

=10.0

V =16.0

GAS

• Tipo di GST

®

(M/K)

• Marcatura "DVGW-G"

• Posizione di montaggio

252

253

V

GAS

6.0

m /h

A VALLE

DEL CONTATORE

*

Solitamente ove possibile, il GST

®

viene

installato a monte del contatore gas.

*

È possibile installare il GST

®

a valle del

contatore gas se la linea in entrata è gestita

dalla società di distribuzion.
