DEFINIZIONE
DVGW-TRGI 2008
Regolamento tecnico obbligatorio per la
progettazione, costruzione, modifica e messa in
esercizio di impianti gas naturale.
DVFG-TRF 2012
Regolamento tecnico obbligatorio per la
progettazione, costruzione modifica e messa in
esercizio di impianti LPG.
DVGW VP 305-1
Estratto del DVGW-TRGI 2008 che prescrive valvole
di essesso di flusso per installazione residenziale
DVGW-TRGI 2008, TRF2012 e TECO GST
®
Il programma gas di TECO consente installazioni
gas complete in conformità al DVGW-TRGI 2008
''Norme tecniche per impianti a gas" e al TRF2012
“Norme tecniche per gli impianti GPL”.
Il DVGW-TRGI 2008 si applica a tutti gli impianti
a gas negli edifici per tutte le famiglie di gas che
rispondono al foglio di lavoro DVGW Arbeitsblatt
G 260 (escluso GPL) fino a 1 bar di pressione
d'esercizio.
Le norme tecniche DVFG-TRF 2012 valgono per
gli impianti che sono alimentati a gas liquido con
bombole o contenitori fissi di gas liquido con una
capacità < 3 t.
La valvola di eccesso di flusso GST
®
, in quanto
dispositivo di protezione attivo nelle installazioni
gas, è realizzata in base alla norma di prodotto
DVGW VP 305-1, che prevede un'interruzione
dell'alimentazione del gas in caso di dispersione
del gas impropria. L'obiettivo di protezione con il
GST
®
:
• nei tubi plastici è una protezione antincendio e
anti-deflagrazione;
• per i tubi metallici è la protezione contro la
manomissione.
In entrambi i casi, il GST
®
nelle installazioni
domestiche in esercizio deve essere installato
immediatamente dopo il dispositivo di
intercettazione principale o immediatamente dopo
il regolatore di pressione del gas.
Tipi di GS / fattore di chiusura / posizione di
installazione
Se viene raggiunta la portata di chiusura del GST
®
,
il flusso di gas viene interrotto. Il dispositivo di
eccesso di flusso è stato realizzato in modo tale
che a portata nominale rimane stabile e aperto.
Attraverso la regolazione viene assicurata per il
tipo K la conformità del fattore di chiusura fra 1,3
-1,45 (30-45% sopra la portata nominale). Il fattore
di chiusura fs indica il rapporto tra la portata di
chiusura Vs e quella nominale V
GAS
(fsmax = VS /
V
GAS
). Il nostro dispositivo di eccesso di flusso GST
®
è utilizzabile per installazioni gas realizzate sia con
tubi plastici che metallici e può essere installato in
posizione orizzontale e verticale verso l’alto.
Il dispositivo di eccesso di flusso GST
®
si applica
solo con pressioni che rientrano nella serie 15-100
hPa (mbar) che interessa la maggior parte delle
installazioni gas.
Affinché il GST
®
possa attivarsi, è necessario
procedere al calcolo della portata nominale
complessiva degli apparecchi gas installati
nell’impianto e al calcolo del dimensionamento
delle tubature (Calcolo delle perdite di carico) per
l’identificazione del dispositivo di eccesso di flusso
corretto.
I GST
®
vengono scelti secondo quanto previsto
dalle normative tecniche (Sezione 7.2 del TRGI
2008 oppure Sezione 7.11.2 del TRF 2012) e
durante l'installazione potrebbe essere necessario
procedere ad un allineamento delle lunghezze del
tubo.
In caso di tubazioni non metalliche le regole
tecniche richiedono in linea di principio
l’installazione di un GST
®
e di un dispositivo termico
di sicurezza (vedi pag. 231).
Secondo il DVGW-TRGI 2008 e TRF2012 ci sono due
metodi disponibili per la scelta del GST
®
:
• la procedura dello schema per il collegamento
di un solo apparecchio a gas;
• la procedura per il collegamento di più
dispositivi.

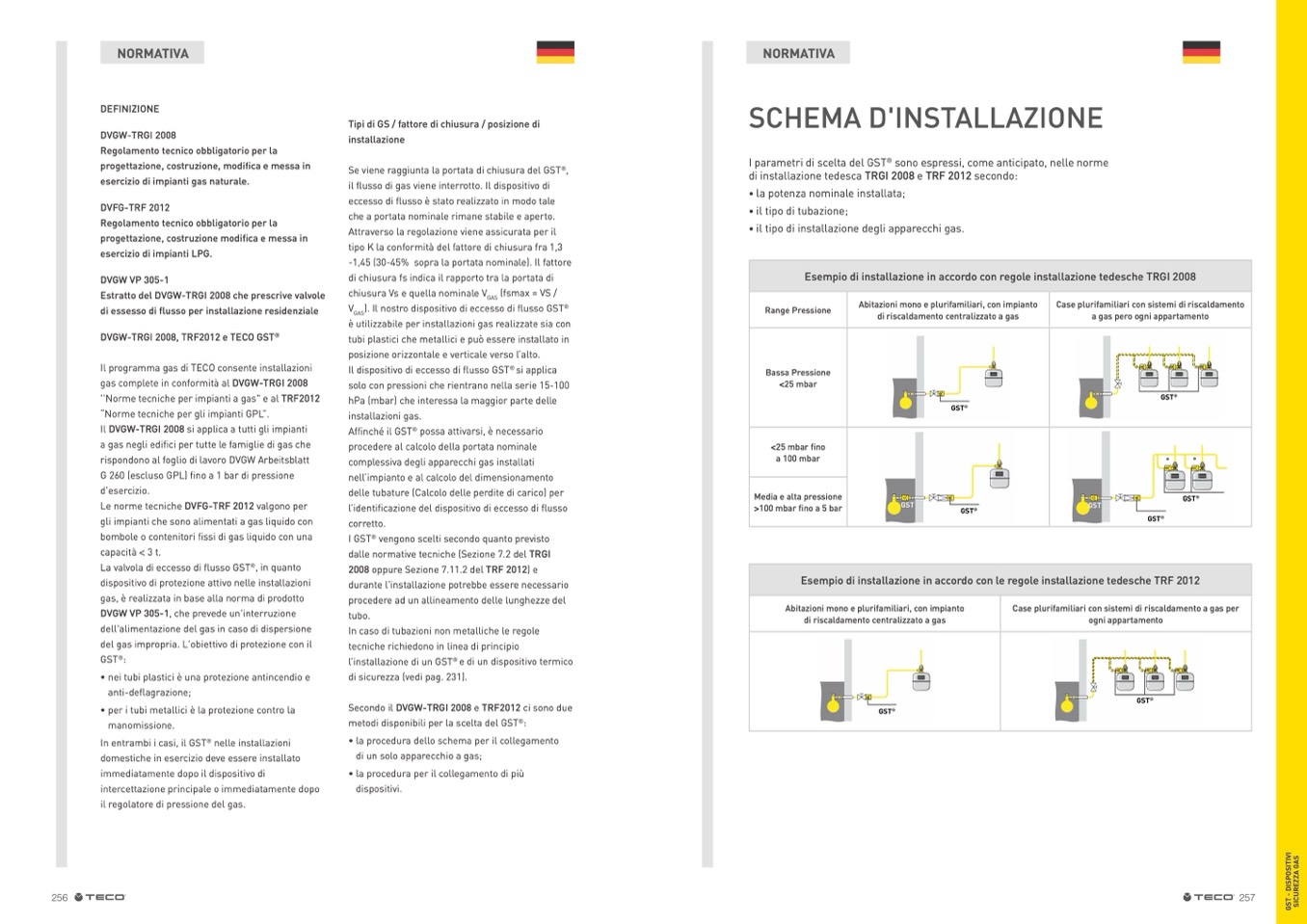

SCHEMA D'INSTALLAZIONE
I parametri di scelta del GST
®
sono espressi, come anticipato, nelle norme
di installazione tedesca TRGI 2008 e TRF 2012 secondo:
• la potenza nominale installata;
• il tipo di tubazione;
• il tipo di installazione degli apparecchi gas.
Esempio di installazione in accordo con regole installazione tedesche TRGI 2008
Range Pressione
Abitazioni mono e plurifamiliari, con impianto
di riscaldamento centralizzato a gas
Case plurifamiliari con sistemi di riscaldamento
a gas pero ogni appartamento
Bassa Pressione
<25 mbar
<25 mbar fino
a 100 mbar
Media e alta pressione
>100 mbar fino a 5 bar
Esempio di installazione in accordo con le regole installazione tedesche TRF 2012
Abitazioni mono e plurifamiliari, con impianto
di riscaldamento centralizzato a gas
Case plurifamiliari con sistemi di riscaldamento a gas per
ogni appartamento
