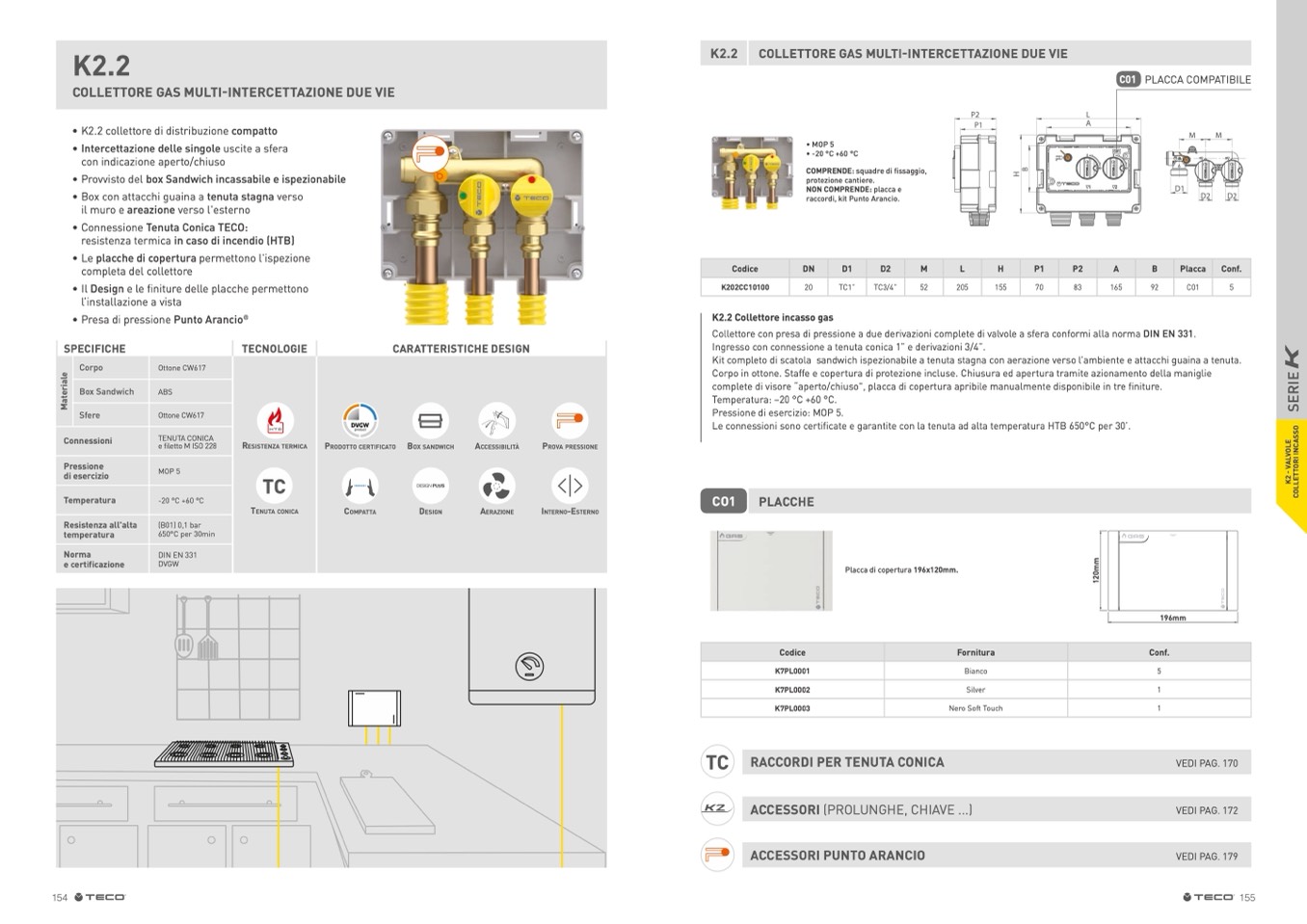

K2.2

COLLETTORE GAS MULTI-INTERCETTAZIONE DUE VIE

K2.2 COLLETTORE GAS MULTI-INTERCETTAZIONE DUE VIE

P2

L

C01

PLACCA COMPATIBILE

• K2.2 collettore di distribuzione compatto

• Intercettazione delle singole uscite a sfera

con indicazione aperto/chiuso

• Provvisto del box Sandwich incassabile e ispezionabile

• Box con attacchi guaina a tenuta stagna verso

il muro e areazione verso l'esterno

• Connessione Tenuta Conica TECO:

resistenza termica in caso di incendio (HTB)

• Le placche di copertura permettono l'ispezione

completa del collettore

• Il Design e le finiture delle placche permettono

l’installazione a vista

• Presa di pressione Punto Arancio

®

P1

A

SPECIFICHE

Corpo

Box Sandwich

Sfere

Connessioni

Pressione

di esercizio

Temperatura

Resistenza all'alta

temperatura

Norma

e certificazione

TECNOLOGIE

RESISTENZA TERmICA

TC

TENUTA CONICA

CARATTERISTICHE DESIGN

Ottone CW617

ABS

Ottone CW617

TENUTA CONICA

e filetto M ISO 228

MOP 5

-20 °C +60 °C

(B01) 0,1 bar

650°C per 30min

DIN EN 331

DVGW

product

PRODOTTO CERTIFICATO

COmPATTA

BOx SANDwICh

DESIgN

ACCESSIBILITà

AERAZIONE

PROvA PRESSIONE

INTERNO-ESTERNO

CO1

PLACCHE

TC

VEDI PAG. 170

VEDI PAG. 172

VEDI PAG. 179

• MOP 5

• -20 °C +60 °C

COMPRENDE: squadre di fissaggio,

protezione cantiere.

NON COMPRENDE: placca e

raccordi, kit Punto Arancio.

D1

M

M

D2

D2

Codice

K202CC10100

20

TC1”

TC3/4”

52

205

155

70

83

165

92

C01

5

K2.2 Collettore incasso gas

Collettore con presa di pressione a due derivazioni complete di valvole a sfera conformi alla norma DIN EN 331.

Ingresso con connessione a tenuta conica 1” e derivazioni 3/4”.

Kit completo di scatola sandwich ispezionabile a tenuta stagna con aerazione verso l’ambiente e attacchi guaina a tenuta.

Corpo in ottone. Staffe e copertura di protezione incluse. Chiusura ed apertura tramite azionamento della maniglie

complete di visore “aperto/chiuso", placca di copertura apribile manualmente disponibile in tre finiture.

Temperatura: –20 °C +60 °C.

Pressione di esercizio: MOP 5.

Le connessioni sono certificate e garantite con la tenuta ad alta temperatura HTB 650°C per 30’.

DN

D1

D2

M

L

H

P1

P2

A

B

Placca

Conf.

Placca di copertura 196x120mm.

1

2

0

m

m

K

2

-

V

A

L

V

O

L

E

C

O

L

L

E

T

T

O

R

I

I

N

C

A

S

S

O

S

E

R

I

E

M

a

t

e

r

i

a

l

e

H

B

Codice

K7PL0001

K7PL0002

K7PL0003

RACCORDI PER TENUTA CONICA

Fornitura

Bianco

Silver

Nero Soft Touch

Conf.

5

1

1

ACCESSORI (PROLUNGHE, CHIAVE ...)

ACCESSORI PUNTO ARANCIO

196mm
