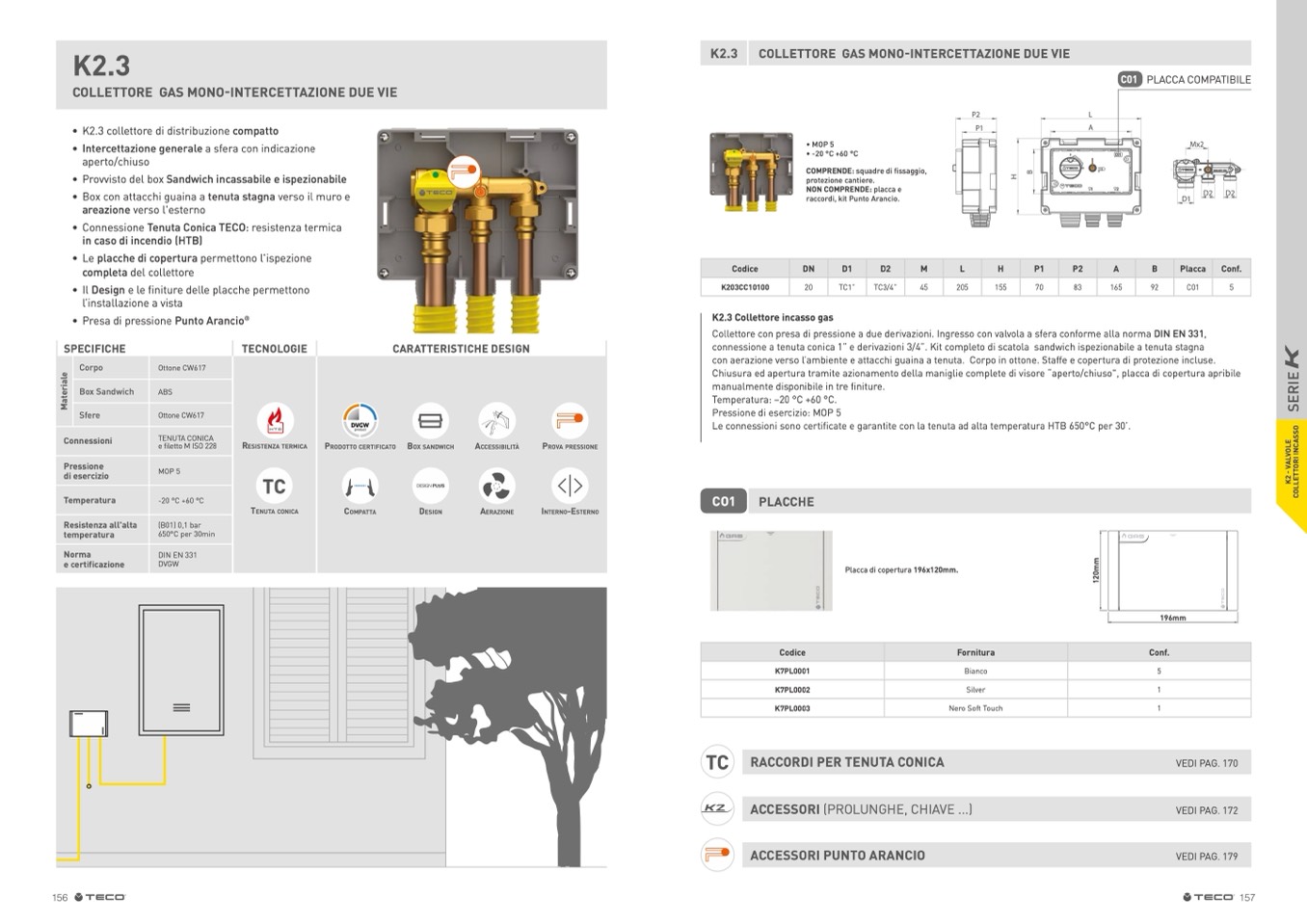

K2.3

COLLETTORE GAS MONO-INTERCETTAZIONE DUE VIE

K2.3 COLLETTORE GAS MONO-INTERCETTAZIONE DUE VIE

• K2.3 collettore di distribuzione compatto

• Intercettazione generale a sfera con indicazione

aperto/chiuso

• Provvisto del box Sandwich incassabile e ispezionabile

• Box con attacchi guaina a tenuta stagna verso il muro e

areazione verso l'esterno

P2

L

P1

A

• Connessione Tenuta Conica TECO: resistenza termica

in caso di incendio (HTB)

• Le placche di copertura permettono l'ispezione

completa del collettore

• Il Design e le finiture delle placche permettono

l’installazione a vista

• Presa di pressione Punto Arancio

®

Codice

K203CC10100

20

TC1”

TC3/4”

45

205

155

70

83

165

92

C01

5

K2.3 Collettore incasso gas

Collettore con presa di pressione a due derivazioni. Ingresso con valvola a sfera conforme alla norma DIN EN 331,

connessione a tenuta conica 1” e derivazioni 3/4”. Kit completo di scatola sandwich ispezionabile a tenuta stagna

con aerazione verso l’ambiente e attacchi guaina a tenuta. Corpo in ottone. Staffe e copertura di protezione incluse.

Chiusura ed apertura tramite azionamento della maniglie complete di visore “aperto/chiuso", placca di copertura apribile

manualmente disponibile in tre finiture.

SPECIFICHE

Corpo

Box Sandwich

Sfere

Connessioni

Pressione

di esercizio

Temperatura

Resistenza all'alta

temperatura

Norma

e certificazione

TECNOLOGIE

RESISTENZA TERmICA

TC

TENUTA CONICA

CARATTERISTICHE DESIGN

Ottone CW617

ABS

Ottone CW617

TENUTA CONICA

e filetto M ISO 228

MOP 5

-20 °C +60 °C

(B01) 0,1 bar

650°C per 30min

DIN EN 331

DVGW

product

PRODOTTO CERTIFICATO

COmPATTA

Temperatura: –20 °C +60 °C.

Pressione di esercizio: MOP 5

Le connessioni sono certificate e garantite con la tenuta ad alta temperatura HTB 650°C per 30’.

BOx SANDwICh

DESIgN

ACCESSIBILITà

AERAZIONE

PROvA PRESSIONE

INTERNO-ESTERNO

CO1

PLACCHE

TC

RACCORDI PER TENUTA CONICA

ACCESSORI (PROLUNGHE, CHIAVE ...)

ACCESSORI PUNTO ARANCIO

VEDI PAG. 170

VEDI PAG. 172

VEDI PAG. 179

Codice

K7PL0001

K7PL0002

K7PL0003

Conf.

5

1

1

• MOP 5

• -20 °C +60 °C

COMPRENDE: squadre di fissaggio,

protezione cantiere.

NON COMPRENDE: placca e

raccordi, kit Punto Arancio.

D1

DN

D1

D2

M

L

H

P1

P2

A

B

Placca

Conf.

Placca di copertura 196x120mm.

Fornitura

Bianco

Silver

Nero Soft Touch

196mm

C01

PLACCA COMPATIBILE

Mx2
