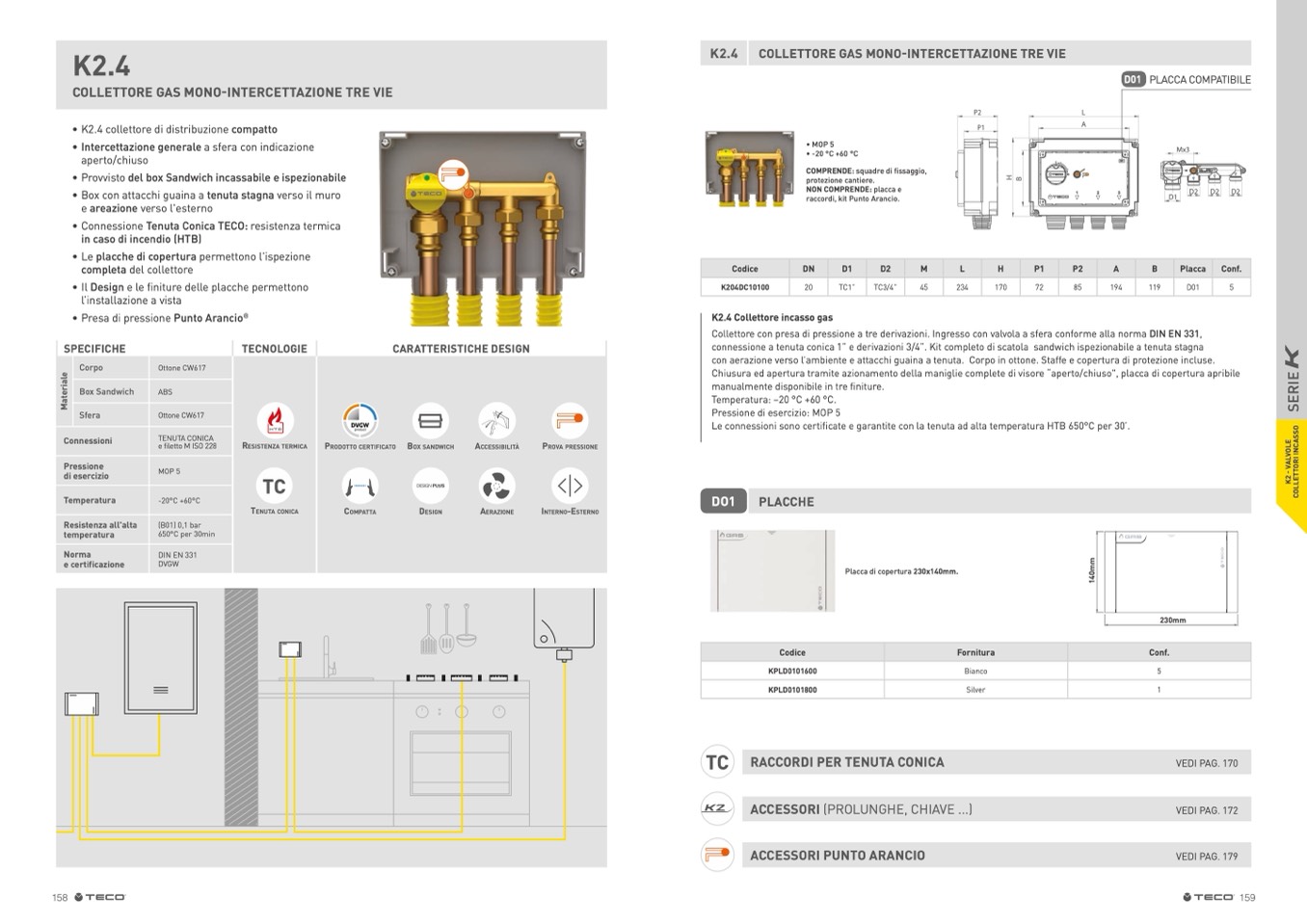

K2.4

COLLETTORE GAS MONO-INTERCETTAZIONE TRE VIE

K2.4

COLLETTORE GAS MONO-INTERCETTAZIONE TRE VIE

• K2.4 collettore di distribuzione compatto

• Intercettazione generale a sfera con indicazione

aperto/chiuso

• Provvisto del box Sandwich incassabile e ispezionabile

• Box con attacchi guaina a tenuta stagna verso il muro

e areazione verso l'esterno

• Connessione Tenuta Conica TECO: resistenza termica

in caso di incendio (HTB)

• Le placche di copertura permettono l'ispezione

completa del collettore

• Il Design e le finiture delle placche permettono

l’installazione a vista

• Presa di pressione Punto Arancio

®

P1

A

• MOP 5

• -20 °C +60 °C

COMPRENDE: squadre di fissaggio,

protezione cantiere.

NON COMPRENDE: placca e

raccordi, kit Punto Arancio.

Mx3

P2

L

D01

PLACCA COMPATIBILE

D1

D2

D2

D2

1

4

0

m

m

K

2

-

V

A

L

V

O

L

E

C

O

L

L

E

T

T

O

R

I

I

N

C

A

S

S

O

S

E

R

I

E

M

a

t

e

r

i

a

l

e

H

B

158

159

SPECIFICHE

Corpo

Box Sandwich

Sfera

Connessioni

Pressione

di esercizio

Temperatura

Resistenza all'alta

temperatura

Norma

e certificazione

TECNOLOGIE

RESISTENZA TERmICA

TC

TENUTA CONICA

CARATTERISTICHE DESIGN

Collettore con presa di pressione a tre derivazioni. Ingresso con valvola a sfera conforme alla norma DIN EN 331,

connessione a tenuta conica 1” e derivazioni 3/4”. Kit completo di scatola sandwich ispezionabile a tenuta stagna

con aerazione verso l’ambiente e attacchi guaina a tenuta. Corpo in ottone. Staffe e copertura di protezione incluse.

Chiusura ed apertura tramite azionamento della maniglie complete di visore “aperto/chiuso", placca di copertura apribile

manualmente disponibile in tre finiture.

Ottone CW617

ABS

Ottone CW617

TENUTA CONICA

e filetto M ISO 228

MOP 5

-20°C +60°C

(B01) 0,1 bar

650°C per 30min

DIN EN 331

DVGW

product

PRODOTTO CERTIFICATO

COmPATTA

Temperatura: –20 °C +60 °C.

Pressione di esercizio: MOP 5

Le connessioni sono certificate e garantite con la tenuta ad alta temperatura HTB 650°C per 30’.

BOx SANDwICh

DESIgN

ACCESSIBILITà

AERAZIONE

PROvA PRESSIONE

INTERNO-ESTERNO

DO1

PLACCHE

TC

RACCORDI PER TENUTA CONICA

ACCESSORI (PROLUNGHE, CHIAVE ...)

ACCESSORI PUNTO ARANCIO

VEDI PAG. 170

VEDI PAG. 172

VEDI PAG. 179

Codice

K204DC10100

DN

D1

20

TC1”

D2

M

L

TC3/4”

45

234

H

P1

P2

A

170

72

85

194

B

Placca

Conf.

119

D01

5

K2.4 Collettore incasso gas

Codice

KPLD0101600

KPLD0101800

Conf.

5

1

Placca di copertura 230x140mm.

Fornitura

Bianco

Silver

230mm
