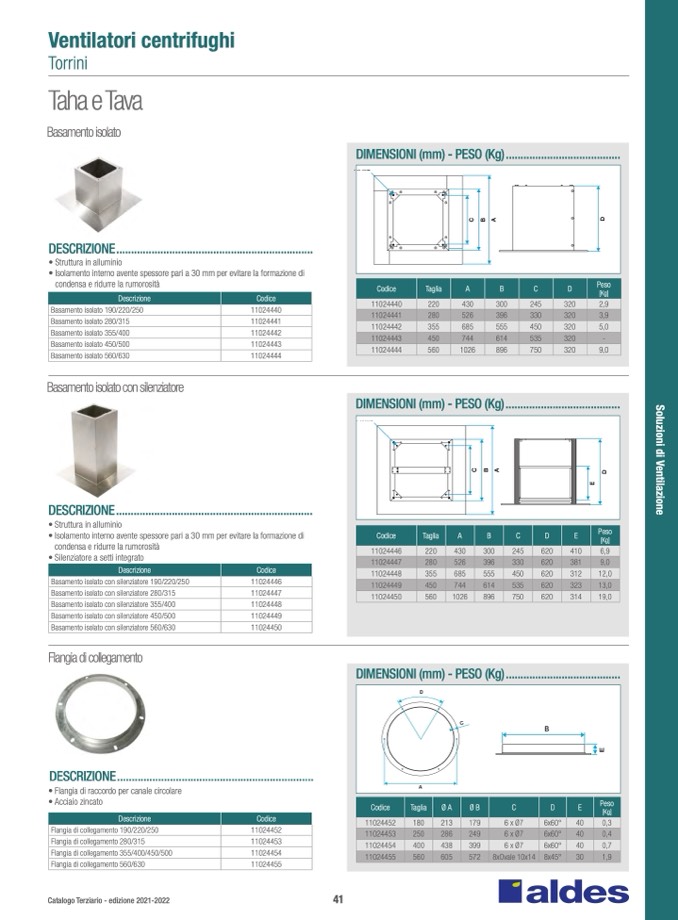

Ventilatori centrifughi

Torrini

Taha e Tava

Basamento isolato

DESCRIZIONE ...................................................................

• Struttura in alluminio

• Isolamento interno avente spessore pari a 30 mm per evitare la formazione di

condensa e ridurre la rumorosità

Basamento isolato con silenziatore

DESCRIZIONE ...................................................................

• Struttura in alluminio

• Isolamento interno avente spessore pari a 30 mm per evitare la formazione di

condensa e ridurre la rumorosità

• Silenziatore a setti integrato

Flangia di collegamento

DESCRIZIONE ...................................................................

• Flangia di raccordo per canale circolare

• Acciaio zincato

Descrizione

Codice

Basamento isolato 190/220/250

11024440

Basamento isolato 280/315

11024441

Basamento isolato 355/400

11024442

Basamento isolato 450/500

11024443

Basamento isolato 560/630

11024444

8

Descrizione

Codice

Basamento isolato con silenziatore 190/220/250

11024446

Basamento isolato con silenziatore 280/315

11024447

Basamento isolato con silenziatore 355/400

11024448

Basamento isolato con silenziatore 450/500

11024449

Basamento isolato con silenziatore 560/630

11024450

DIMENSIONI (mm) - PESO (Kg).......................................

Codice

Taglia

ØA

ØB

C

D

E

Peso

[Kg]

11024452

180

213

179

6 x Ø7

6x60°

40

0,3

11024453

250

286

249

6 x Ø7

6x60°

40

0,4

11024454

400

438

399

6 x Ø7

6x60°

40

0,7

11024455

560

605

572

8xOvale 10x14

8x45°

30

1,9

Descrizione

Codice

Flangia di collegamento 190/220/250

11024452

Flangia di collegamento 280/315

11024453

Flangia di collegamento 355/400/450/500

11024454

Flangia di collegamento 560/630

11024455

Catalogo Terziario - edizione 2021-2022

41

DIMENSIONI (mm) - PESO (Kg).......................................

4

x M8

4 x M8

Codice

Taglia

A

B

C

D

Peso

[Kg]

11024440

220

430

300

245

320

2,9

11024441

280

526

396

330

320

3,9

11024442

355

685

555

450

320

5,0

11024443

450

744

614

535

320

-

11024444

560

1026

896

750

320

9,0

DIMENSIONI (mm) - PESO (Kg).......................................

4 xM

4 x M8

Codice

Taglia

A

B

C

D

E

Peso

[Kg]

11024446

220

430

300

245

620

410

6,9

11024447

280

526

396

330

620

381

9,0

11024448

355

685

555

450

620

312

12,0

11024449

450

744

614

535

620

323

13,0

11024450

560

1026

896

750

620

314

19,0
