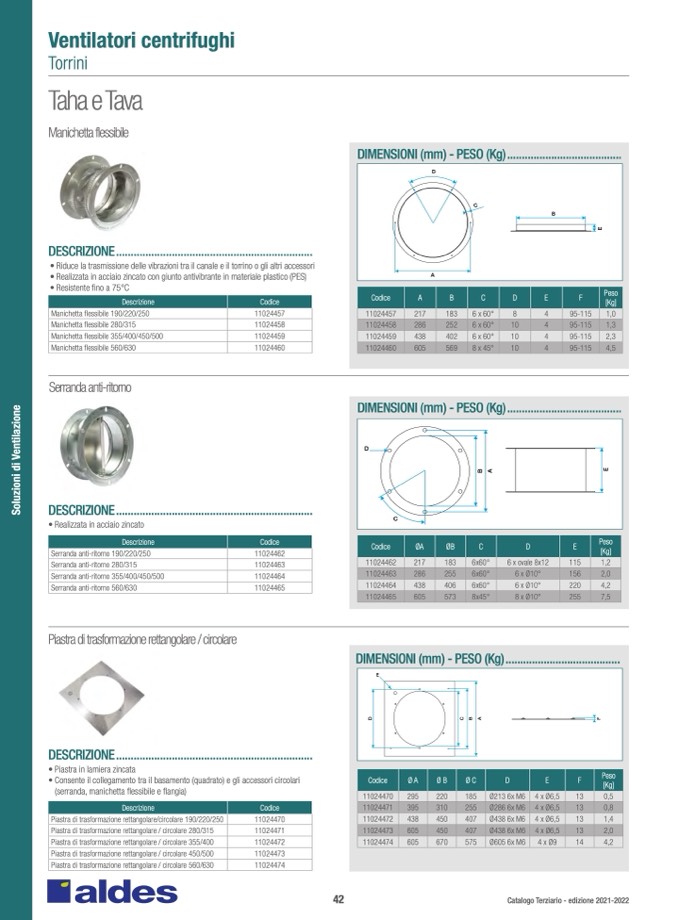

Ventilatori centrifughi

Torrini

Taha e Tava

Manichetta flessibile

B

DESCRIZIONE ...................................................................

• Riduce la trasmissione delle vibrazioni tra il canale e il torrino o gli altri accessori

• Realizzata in acciaio zincato con giunto antivibrante in materiale plastico (PES)

• Resistente fino a 75°C

Serranda anti-ritorno

DESCRIZIONE ...................................................................

• Realizzata in acciaio zincato

Piastra di trasformazione rettangolare / circolare

DESCRIZIONE ...................................................................

• Piastra in lamiera zincata

• Consente il collegamento tra il basamento (quadrato) e gli accessori circolari

(serranda, manichetta flessibile e flangia)

D

A

B

D

Codice

A

B

C

D

E

F

Peso

[Kg]

11024457

217

183

6 x 60°

8

4

95-115

1,0

11024458

286

252

6 x 60°

10

4

95-115

1,3

11024459

438

402

6 x 60°

10

4

95-115

2,3

11024460

605

569

8 x 45°

10

4

95-115

4,5

Descrizione

Codice

Manichetta flessibile 190/220/250

11024457

Manichetta flessibile 280/315

11024458

Manichetta flessibile 355/400/450/500

11024459

Manichetta flessibile 560/630

11024460

DIMENSIONI (mm) - PESO (Kg).......................................

D

Descrizione

Codice

Serranda anti-ritorno 190/220/250

11024462

Serranda anti-ritorno 280/315

11024463

Serranda anti-ritorno 355/400/450/500

11024464

Serranda anti-ritorno 560/630

11024465

Codice

ØA

ØB

C

D

E

Peso

[Kg]

11024462

217

183

6x60°

6 x ovale 8x12

115

1,2

11024463

286

255

6x60°

6 x Ø10°

156

2,0

11024464

438

406

6x60°

6 x Ø10°

220

4,2

11024465

605

573

8x45°

C

8 x Ø10°

255

7,5

Descrizione

Codice

Piastra di trasformazione rettangolare/circolare 190/220/250

11024470

Piastra di trasformazione rettangolare / circolare 280/315

11024471

Piastra di trasformazione rettangolare / circolare 355/400

11024472

Piastra di trasformazione rettangolare / circolare 450/500

11024473

Piastra di trasformazione rettangolare / circolare 560/630

11024474
