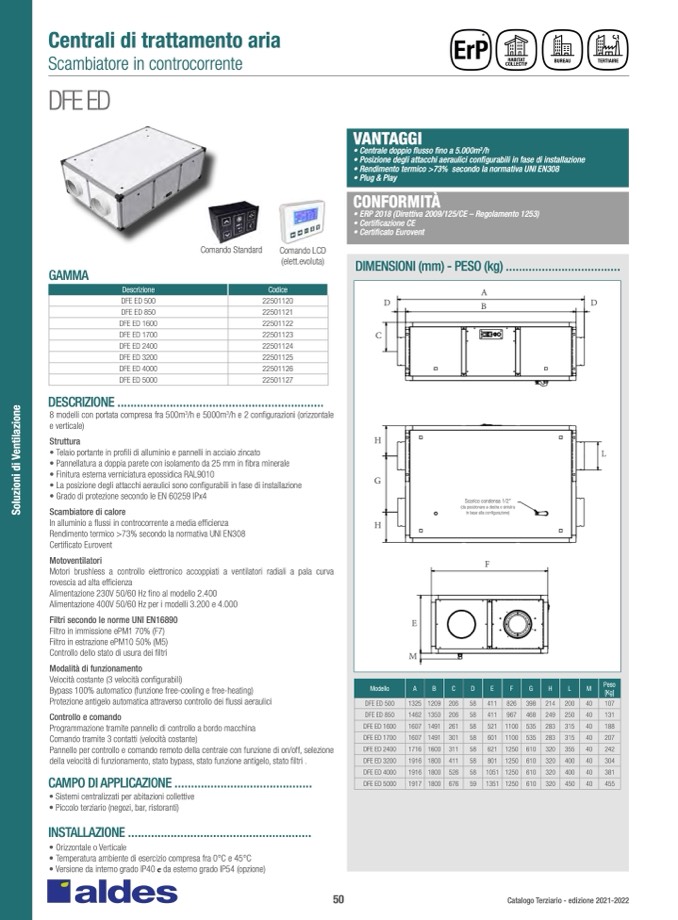

Centrali di trattamento aria
Scambiatore in controcorrente
DFE ED
VANTAGGI
• Centrale doppio flusso fino a 5.000m
3
/h
• Posizione degli attacchi aeraulici configurabili in fase di installazione
• Rendimento termico >73% secondo la normativa UNI EN308
• Plug & Play
CONFORMITÀ
• ERP 2018 (Direttiva 2009/125/CE – Regolamento 1253)
• Certificazione CE
• Certificato Eurovent
GAMMA
DESCRIZIONE ...............................................................
8 modelli con portata compresa fra 500m
3
/h e 5000m
3
/h e 2 configurazioni (orizzontale
e verticale)
Struttura
• Telaio portante in profili di alluminio e pannelli in acciaio zincato
• Pannellatura a doppia parete con isolamento da 25 mm in fibra minerale
• Finitura esterna verniciatura epossidica RAL9010
• La posizione degli attacchi aeraulici sono configurabili in fase di installazione
• Grado di protezione secondo le EN 60259 IPx4
Scambiatore di calore
In alluminio a flussi in controcorrente a media efficienza
Rendimento termico >73% secondo la normativa UNI EN308
Certificato Eurovent
Motoventilatori
Motori brushless a controllo elettronico accoppiati a ventilatori radiali a pala curva
rovescia ad alta efficienza
Alimentazione 230V 50/60 Hz fino al modello 2.400
Alimentazione 400V 50/60 Hz per i modelli 3.200 e 4.000
Filtri secondo le norme UNI EN16890
Filtro in immissione ePM1 70% (F7)
Filtro in estrazione ePM10 50% (M5)
Controllo dello stato di usura dei filtri
Modalità di funzionamento
Velocità costante (3 velocità configurabili)
Bypass 100% automatico (funzione free-cooling e free-heating)
Protezione antigelo automatica attraverso controllo dei flussi aeraulici
Controllo e comando
Programmazione tramite pannello di controllo a bordo macchina
Comando tramite 3 contatti (velocità costante)
Pannello per controllo e comando remoto della centrale con funzione di on/off, selezione
della velocità di funzionamento, stato bypass, stato funzione antigelo, stato filtri .
CAMPO DI APPLICAZIONE ..........................................
• Sistemi centralizzati per abitazioni collettive
• Piccolo terziario (negozi, bar, ristoranti)
INSTALLAZIONE ........................................................
• Orizzontale o Verticale
• Temperatura ambiente di esercizio compresa fra 0°C e 45°C
• Versione da interno grado IP40 e da esterno grado IP54 (opzione)
Comando Standard
Comando LCD
(elett.evoluta)
DIMENSIONI (mm) - PESO (kg) ...................................
Descrizione
Codice
DFE ED 500
22501120
DFE ED 850
22501121
DFE ED 1600
22501122
DFE ED 1700
22501123
DFE ED 2400
22501124
DFE ED 3200
22501125
DFE ED 4000
22501126
DFE ED 5000
22501127
A
D
B
D
C
H
G
H
E
M
L
Scarico condensa 1/2”
(da posizionare a destra o sinistra
in base alla configurazione)
F
Modello
A
B
C
D
E
F
G
H
L
M
Peso
[Kg]
DFE ED 500
1325
1209
206
58
411
826
398
214
200
40
107
DFE ED 850
1462
1350
206
58
411
967
468
249
250
40
131
DFE ED 1600
1607
1491
261
58
521
1100
535
283
315
40
188
DFE ED 1700
1607
1491
301
58
601
1100
535
283
315
40
207
DFE ED 2400
1716
1600
311
58
621
1250
610
320
355
40
242
DFE ED 3200
1916
1800
411
58
801
1250
610
320
400
40
304
DFE ED 4000
1916
1800
526
58
1051
1250
610
320
400
40
381
DFE ED 5000
1917
1800
676
59
1351
1250
610
320
450
40
455
