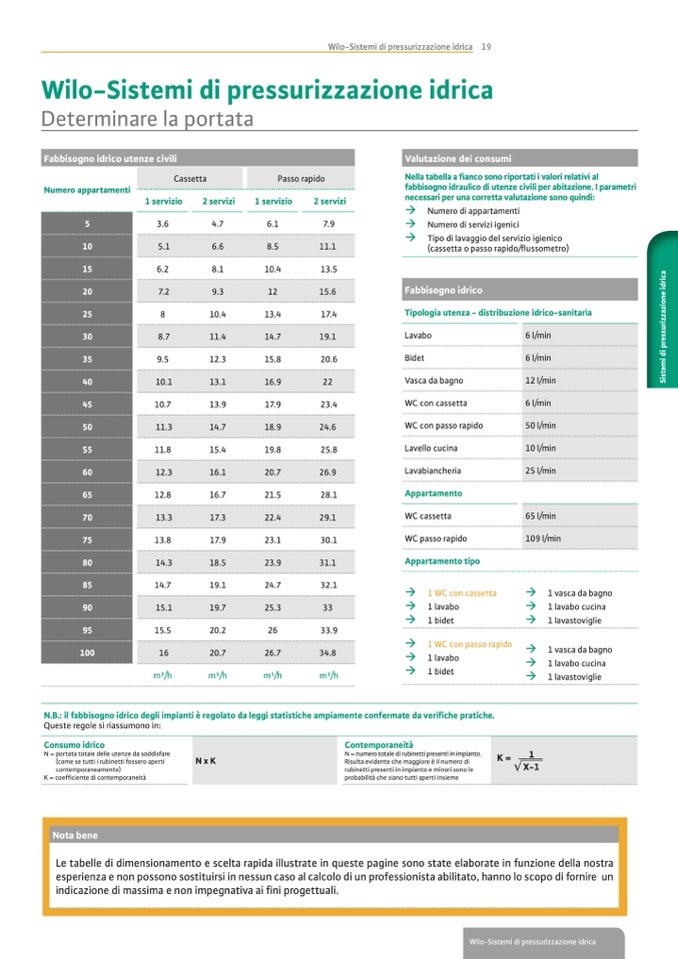

Wilo-Sistemi di pressurizzazione idrica 19

Wilo-Sistemi di pressurizzazione idrica

Determinare la portata

Fabbisogno idrico utenze civili

Numero appartamenti

Cassetta

Passo rapido

1 servizio

2 servizi

1 servizio

2 servizi

5

3.6

4.7

6.1

7.9

10

5.1

6.6

8.5

11.1

15

6.2

8.1

10.4

13.5

20

7.2

9.3

12

15.6

25

8

10.4

13.4

17.4

30

8.7

11.4

14.7

19.1

35

9.5

12.3

15.8

20.6

40

10.1

13.1

16.9

22

45

10.7

13.9

17.9

23.4

50

11.3

14.7

18.9

24.6

55

11.8

15.4

19.8

25.8

60

12.3

16.1

20.7

26.9

65

12.8

16.7

21.5

28.1

70

13.3

17.3

22.4

29.1

75

13.8

17.9

23.1

30.1

80

14.3

18.5

23.9

31.1

85

14.7

19.1

24.7

32.1

90

15.1

19.7

25.3

33

95

15.5

20.2

26

33.9

100

16

20.7

26.7

34.8

m3/h

m3/h

m3/h

m3/h

Valutazione dei consumi

Nella tabella a �anco sono riportati i valori relativi al

fabbisogno idraulico di utenze civili per abitazione. I parametri

necessari per una corretta valutazione sono quindi:

� Numero di appartamenti

� Numero di servizi igenici

� Tipo di lavaggio del servizio igienico

(cassetta o passo rapido/�ussometro)

Fabbisogno idrico

Tipologia utenza - distribuzione idrico-sanitaria

Lavabo

6 l/min

Bidet

6 l/min

Vasca da bagno

12 l/min

WC con cassetta

6 l/min

WC con passo rapido

50 l/min

Lavello cucina

10 l/min

Lavabiancheria

25 l/min

Appartamento

WC cassetta

65 l/min

WC passo rapido

109 l/min

Appartamento tipo

� 1 WC con cassetta

� 1 lavabo

� 1 bidet

� 1 vasca da bagno

� 1 lavabo cucina

� 1 lavastoviglie

� 1 WC con passo rapido

� 1 lavabo

� 1 bidet

� 1 vasca da bagno

� 1 lavabo cucina

� 1 lavastoviglie

N.B.: il fabbisogno idrico degli impianti

è regolato da leggi statistiche ampiamente confermate da veri�che pratiche.

Queste regole si riassumono in:

Consumo idrico

N = portata totale delle utenze da soddisfare

(come se tutti i rubinetti fossero aperti

contemporaneamente)

K = coef�ciente di contemporaneità

N xK

Contemporaneità

N = numero totale di rubinetti presenti in impianto.

Risulta evidente che maggiore è il numero di

rubinetti presenti in impianto e minori sono le

probabilità che siano tutti aperti insieme

K=

1

X-1

Nota bene

Le tabelle di dimensionamento e scelta rapida illustrate in queste pagine sono state elaborate in funzione della nostra

esperienza e non possono sostituirsi in nessun caso al calcolo di un professionista abilitato, hanno lo scopo di fornire un

indicazione di massima e non impegnativa ai �ni progettuali.
