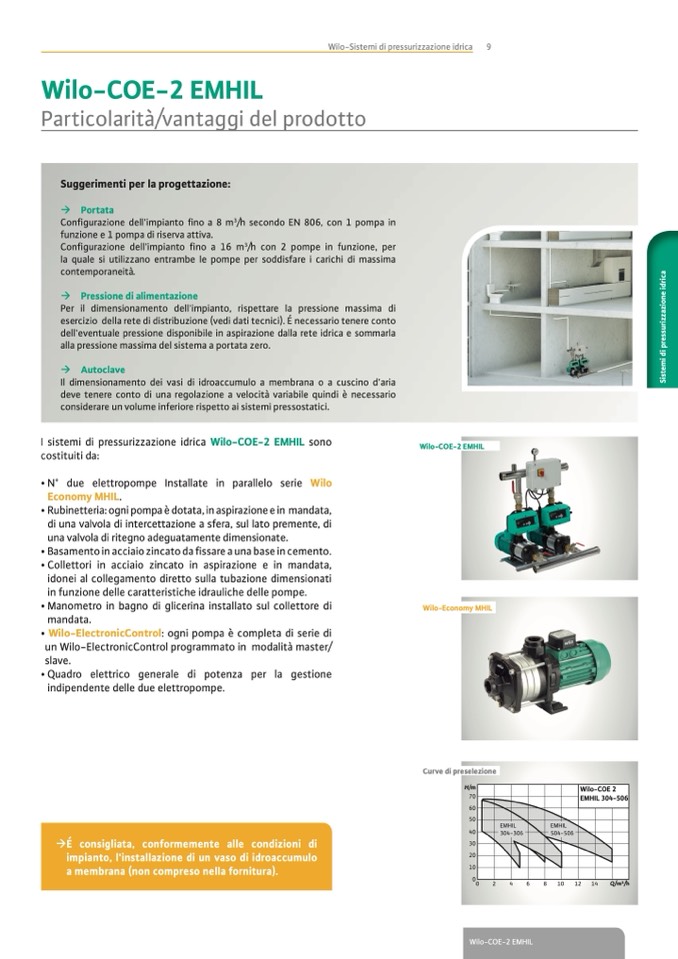

Wilo-Sistemi di pressurizzazione idrica

9

Wilo-COE-2 EMHIL

Particolarità/vantaggi del prodotto

Suggerimenti per la progettazione:

� Portata

Con�gurazione dell'impianto �no a 8 m

3

/h secondo EN 806, con 1 pompa in

funzione e 1 pompa di riserva attiva.

Con�gurazione dell'impianto �no a 16 m

3

/h con 2 pompe in funzione, per

la quale si utilizzano entrambe le pompe per soddisfare i carichi di massima

contemporaneità.

� Pressione di alimentazione

Per il dimensionamento dell'impianto, rispettare la pressione massima di

esercizio della rete di distribuzione (vedi dati tecnici). É necessario tenere conto

dell'eventuale pressione disponibile in aspirazione dalla rete idrica e sommarla

alla pressione massima del sistema a portata zero.

� Autoclave

Il dimensionamento dei vasi di idroaccumulo a membrana o a cuscino d'aria

deve tenere conto di una regolazione a velocità variabile quindi è necessario

considerare un volume inferiore rispetto ai sistemi pressostatici.

I sistemi di pressurizzazione idrica Wilo-COE-2 EMHIL sono

costituiti da:

•N° due elettropompe Installate in parallelo serie Wilo

Economy MHIL.

• Rubinetteria: ogni pompa è dotata, in aspirazione e in mandata,

di una valvola di intercettazione a sfera, sul lato premente, di

una valvola di ritegno adeguatamente dimensionate.

• Basamento in acciaio zincato da �ssare a una base in cemento.

• Collettori in acciaio zincato in aspirazione e in mandata,

idonei al collegamento diretto sulla tubazione dimensionati

in funzione delle caratteristiche idrauliche delle pompe.

• Manometro in bagno di glicerina installato sul collettore di

mandata.

• Wilo-ElectronicControl: ogni pompa è completa di serie di

un Wilo-ElectronicControl programmato in modalità master/

slave.

•Quadro elettrico generale di potenza per la gestione

indipendente delle due elettropompe.

Wilo-COE-2 EMHIL

Wilo-Economy MHIL

Wilo-COE 2

EMHIL 304-506

EMHIL

EMHIL

304- 306

504- 506

�É consigliata, conformemente alle condizioni di

impianto, l'installazione di un vaso di idroaccumulo

a membrana (non compreso nella fornitura).

Curve di preselezione

H/m

70

60

50

40

30

20

10

0

0

2

4

6

8

10

12

14

Q/m3/h

Wilo-COE-2 EMHIL
