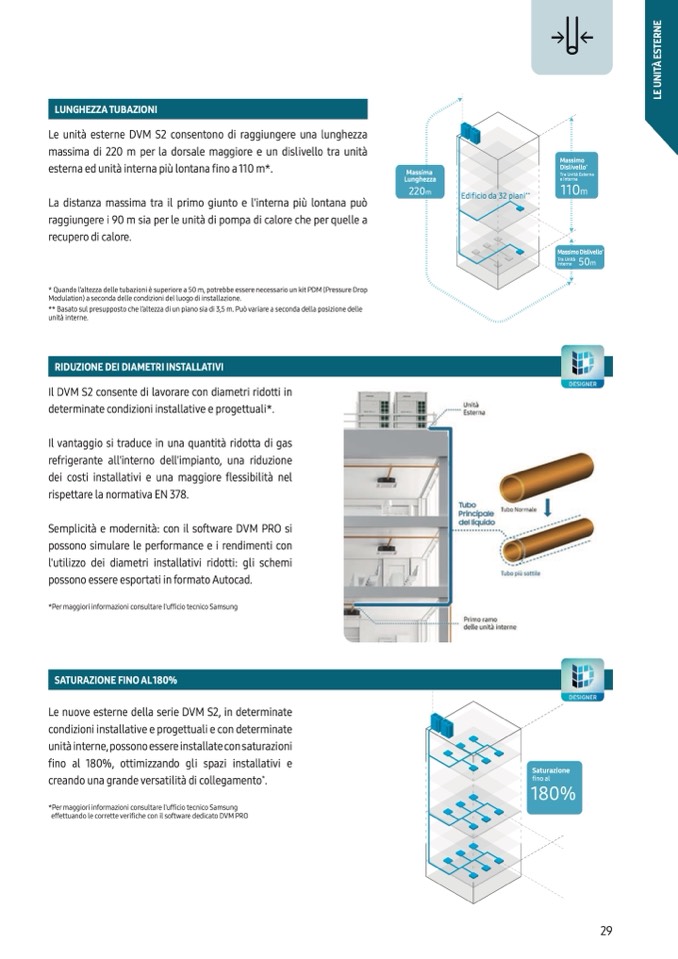

LUNGHEZZA TUBAZIONI

Le unità esterne DVM S2 consentono di raggiungere una lunghezza

massima di 220 m per la dorsale maggiore e un dislivello tra unità

esterna ed unità interna più lontana fino a 110 m*.

La distanza massima tra il primo giunto e l'interna più lontana può

raggiungere i 90 m sia per le unità di pompa di calore che per quelle a

recupero di calore.

* Quando l’altezza delle tubazioni è superiore a 50 m, potrebbe essere necessario un kit PDM (Pressure Drop

Modulation) a seconda delle condizioni del luogo di installazione.

** Basato sul presupposto che l’altezza di un piano sia di 3,5 m. Può variare a seconda della posizione delle

unità interne.

RIDUZIONE DEI DIAMETRI INSTALLATIVI

Il DVM S2 consente di lavorare con diametri ridotti in

determinate condizioni installative e progettuali*.

Il vantaggio si traduce in una quantità ridotta di gas

refrigerante all'interno dell'impianto, una riduzione

dei costi installativi e una maggiore flessibilità nel

rispettare la normativa EN 378.

Semplicità e modernità: con il software DVM PRO si

possono simulare le performance e i rendimenti con

l'utilizzo dei diametri installativi ridotti: gli schemi

possono essere esportati in formato Autocad.

*Per maggiori informazioni consultare l'ufficio tecnico Samsung

Le nuove esterne della serie DVM S2, in determinate

condizioni installative e progettuali e con determinate

unità interne, possono essere installate con saturazioni

fino al 180%, ottimizzando gli spazi installativi e

creando una grande versatilità di collegamento

*

.

*Per maggiori informazioni consultare l'ufficio tecnico Samsung

effettuando le corrette verifiche con il software dedicato DVM PRO

Massima

Lunghezza

0

m

Edificio da piani

**

Massimo

Dislivello

*

Tra Unità Esterna

e Interna

110

m

Massimo Dislivello

*

Tra Unità

50

m

Interne

Saturazione

fino al

180%

29

SATURAZIONE FINO AL180%
