01

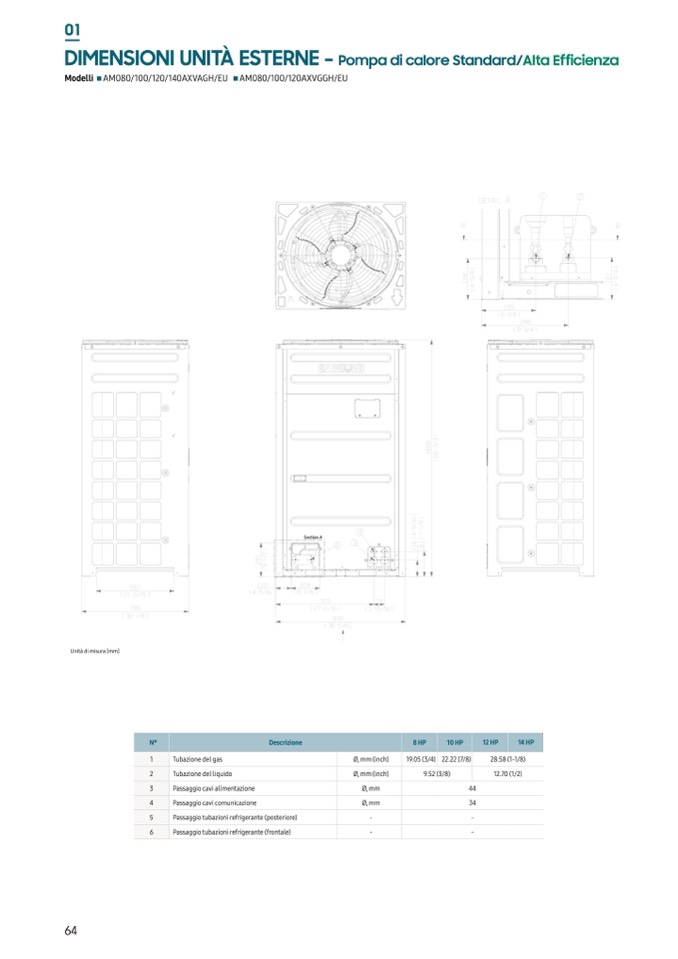

DIMENSIONI UNITÀ ESTERNE -

Pompa di calore Standard/Alta Efficienza

Modelli AM080/100/120/140AXVAGH/EU AM080/100/120AXVGGH/EU

Unità di misura [mm]

64

N°

Descrizione

1

Tubazione del gas

2

Tubazione del liquido

3

Passaggio cavi alimentazione

4

Passaggio cavi comunicazione

5

Passaggio tubazioni refrigerante (posteriore)

6

Passaggio tubazioni refrigerante (frontale)

Ø, mm (inch)

Ø, mm (inch)

Ø, mm

Ø, mm

-

-

8 HP

10 HP

19.05 (3/4) 22.22 (7/8)

9.52 (3/8)

44

34

-

-

12 HP

14 HP

28.58 (1-1/8)

12.70 (1/2)
