Kermi - Radiatori Piatti

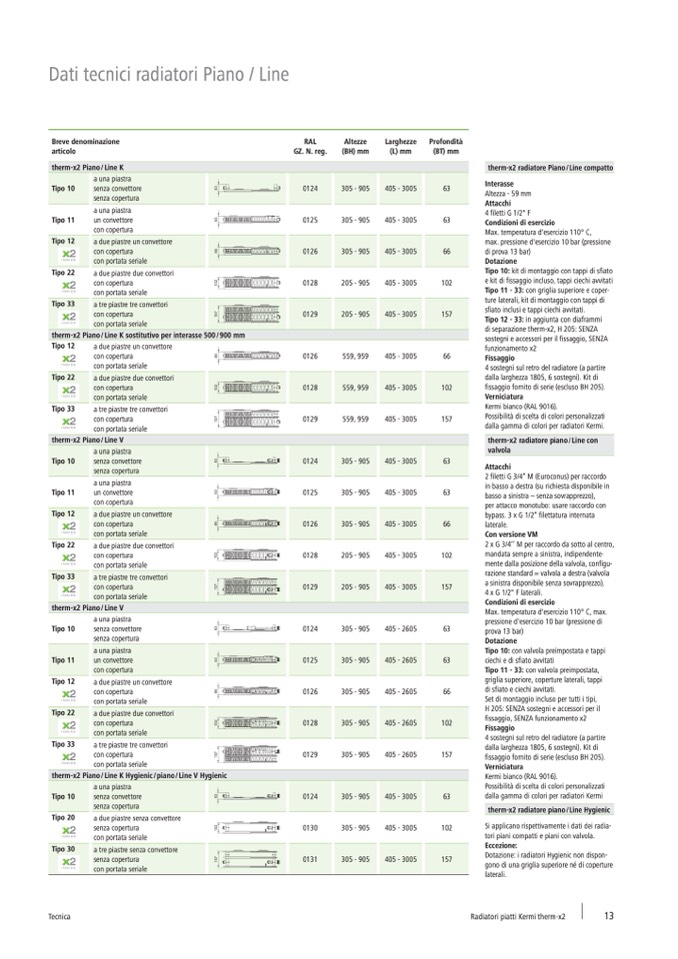

Dati tecnici radiatori Piano / Line

Breve denominazione

articolo

therm-x2 Piano / Line K

RAL

GZ. N. reg.

0124

0125

0126

0128

0129

0126

0128

0129

0124

0125

0126

0128

0129

0124

0125

0126

0128

0129

0124

0130

0131

Altezze

(BH) mm

305 - 905

205 - 905

559, 959

305 - 905

205 - 905

305 - 905

Larghezze

Profondità

(L) mm

(BT) mm

405 - 3005

102

405 - 3005

157

405 - 3005

102

405 - 3005

157

405 - 3005

102

405 - 3005

157

405 - 2605

102

405 - 2605

157

405 - 3005

102

405 - 3005

157

therm-x2 radiatore Piano / Line compatto

Interasse

Altezza - 59 mm

Attacchi

4 filetti G 1/2" F

Condizioni di esercizio

Max. temperatura d'esercizio 110° C,

max. pressione d'esercizio 10 bar (pressione

di prova 13 bar)

Dotazione

Tipo 10: kit di montaggio con tappi di sfiato

e kit di fissaggio incluso, tappi ciechi avvitati

Tipo 11 - 33: con griglia superiore e coper-

ture laterali, kit di montaggio con tappi di

sfiato inclusi e tappi ciechi avvitati.

Tipo 12 - 33: in aggiunta con diaframmi

di separazione therm-x2, H 205: SENZA

sostegni e accessori per il fissaggio, SENZA

funzionamento x2

Fissaggio

4 sostegni sul retro del radiatore (a partire

dalla larghezza 1805, 6 sostegni). Kit di

fissaggio fornito di serie (escluso BH 205).

Verniciatura

Kermi bianco (RAL 9016).

Possibilità di scelta di colori personalizzati

dalla gamma di colori per radiatori Kermi.

therm-x2 radiatore piano / Line con

valvola

Attacchi

2 filetti G 3/4“ M (Euroconus) per raccordo

in basso a destra (su richiesta disponibile in

basso a sinistra – senza sovrapprezzo),

per attacco monotubo: usare raccordo con

bypass. 3 x G 1/2“ filettatura internata

laterale.

Con versione VM

2 x G 3/4‘‘ M per raccordo da sotto al centro,

mandata sempre a sinistra, indipendente-

mente dalla posizione della valvola, configu-

razione standard = valvola a destra (valvola

a sinistra disponibile senza sovrapprezzo),

4 x G 1/2" F laterali.

Condizioni di esercizio

Max. temperatura d'esercizio 110° C, max.

pressione d'esercizio 10 bar (pressione di

prova 13 bar)

Dotazione

Tipo 10: con valvola preimpostata e tappi

ciechi e di sfiato avvitati

Tipo 11 - 33: con valvola preimpostata,

griglia superiore, coperture laterali, tappi

di sfiato e ciechi avvitati.

Set di montaggio incluso per tutti i tipi,

H 205: SENZA sostegni e accessori per il

fissaggio, SENZA funzionamento x2

Fissaggio

4 sostegni sul retro del radiatore (a partire

dalla larghezza 1805, 6 sostegni). Kit di

fissaggio fornito di serie (escluso BH 205).

Verniciatura

Kermi bianco (RAL 9016).

Possibilità di scelta di colori personalizzati

dalla gamma di colori per radiatori Kermi

therm-x2 radiatore piano / Line Hygienic

Si applicano rispettivamente i dati dei radia-

tori piani compatti e piani con valvola.

Eccezione:

Dotazione: i radiatori Hygienic non dispon-

gono di una griglia superiore né di coperture

laterali.

Tipo 10

Tipo 11

Tipo 12

Tipo 22

Tipo 33

a una piastra

senza convettore

senza copertura

a una piastra

un convettore

con copertura

a due piastre un convettore

con copertura

con portata seriale

a due piastre due convettori

con copertura

con portata seriale

a tre piastre tre convettori

con copertura

con portata seriale

therm-x2 Piano / Line K sostitutivo per interasse 500 / 900 mm

Tipo 12

Tipo 22

Tipo 33

a due piastre un convettore

con copertura

con portata seriale

a due piastre due convettori

con copertura

con portata seriale

a tre piastre tre convettori

con copertura

con portata seriale

therm-x2 Piano / Line V

Tipo 10

Tipo 11

Tipo 12

Tipo 22

Tipo 33

a una piastra

senza convettore

senza copertura

a una piastra

un convettore

con copertura

a due piastre un convettore

con copertura

con portata seriale

a due piastre due convettori

con copertura

con portata seriale

a tre piastre tre convettori

con copertura

con portata seriale

therm-x2 Piano / Line V

Tipo 10

Tipo 11

Tipo 12

Tipo 22

Tipo 33

a una piastra

senza convettore

senza copertura

a una piastra

un convettore

con copertura

a due piastre un convettore

con copertura

con portata seriale

a due piastre due convettori

con copertura

con portata seriale

a tre piastre tre convettori

con copertura

con portata seriale

therm-x2 Piano / Line K Hygienic / piano / Line V Hygienic

Tipo 10

Tipo 20

Tipo 30

a una piastra

senza convettore

senza copertura

a due piastre senza convettore

senza copertura

con portata seriale

a tre piastre senza convettore

senza copertura

con portata seriale

Tecnica

Radiatori piatti Kermi therm-x2
