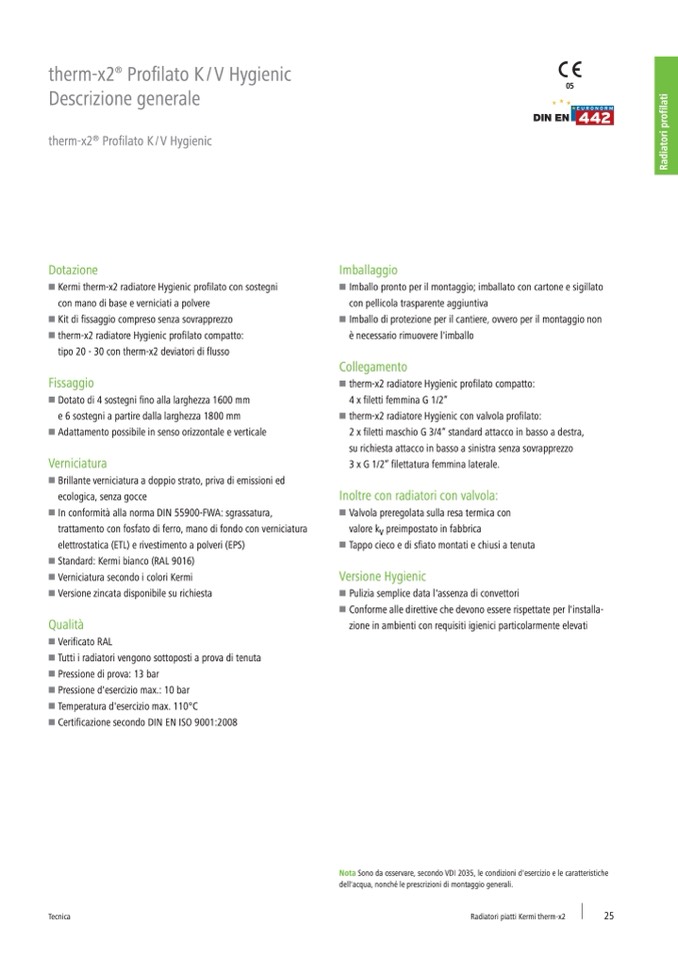

therm-x2
®
Profilato K / V Hygienic
Descrizione generale
therm-x2
®
Profilato K / V Hygienic
Dotazione
W Kermi therm-x2 radiatore Hygienic profilato con sostegni
con mano di base e verniciati a polvere
W Kit di fissaggio compreso senza sovrapprezzo
W therm-x2 radiatore Hygienic profilato compatto:
tipo 20 - 30 con therm-x2 deviatori di flusso
Fissaggio
W Dotato di 4 sostegni fino alla larghezza 1600 mm
e 6 sostegni a partire dalla larghezza 1800 mm
W Adattamento possibile in senso orizzontale e verticale
Verniciatura
W Brillante verniciatura a doppio strato, priva di emissioni ed
ecologica, senza gocce
W In conformità alla norma DIN 55900-FWA: sgrassatura,
trattamento con fosfato di ferro, mano di fondo con verniciatura
elettrostatica (ETL) e rivestimento a polveri (EPS)
W Standard: Kermi bianco (RAL 9016)
W Verniciatura secondo i colori Kermi
W Versione zincata disponibile su richiesta
Qualità
W Verificato RAL
W Tutti i radiatori vengono sottoposti a prova di tenuta
W Pressione di prova: 13 bar
W Pressione d'esercizio max.: 10 bar
W Temperatura d'esercizio max. 110°C
W Certificazione secondo DIN EN ISO 9001:2008
05
Imballaggio
W Imballo pronto per il montaggio; imballato con cartone e sigillato
con pellicola trasparente aggiuntiva
W Imballo di protezione per il cantiere, ovvero per il montaggio non
è necessario rimuovere l'imballo
Collegamento
W therm-x2 radiatore Hygienic profilato compatto:
4 x filetti femmina G 1/2“
W therm-x2 radiatore Hygienic con valvola profilato:
2 x filetti maschio G 3/4“ standard attacco in basso a destra,
su richiesta attacco in basso a sinistra senza sovrapprezzo
3 x G 1/2“ filettatura femmina laterale.
Inoltre con radiatori con valvola:
W Valvola preregolata sulla resa termica con
valore kv preimpostato in fabbrica
W Tappo cieco e di sfiato montati e chiusi a tenuta
Versione Hygienic
W Pulizia semplice data l'assenza di convettori
W Conforme alle direttive che devono essere rispettate per l'installa-
zione in ambienti con requisiti igienici particolarmente elevati
Nota Sono da osservare, secondo VDI 2035, le condizioni d'esercizio e le caratteristiche
dell'acqua, nonché le prescrizioni di montaggio generali.
Tecnica
Radiatori piatti Kermi therm-x2
25
