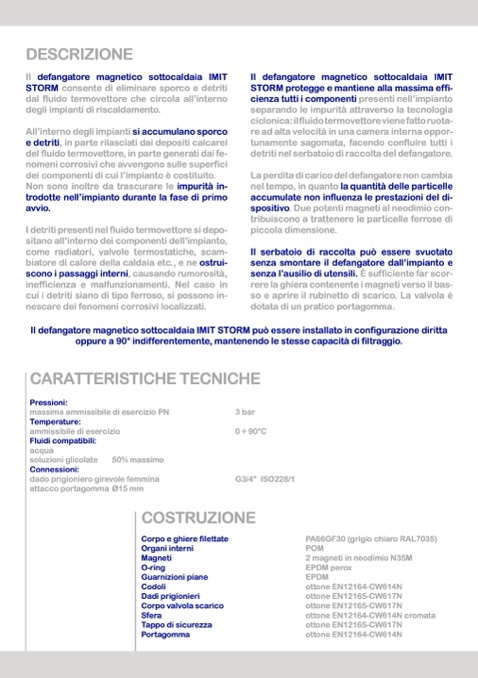

DESCRIZIONE

Il defangatore magnetico sottocaldaia IMIT

STORM consente di eliminare sporco e detriti

dal fluido termovettore che circola all’interno

degli impianti di riscaldamento.

All’interno degli impianti si accumulano sporco

e detriti, in parte rilasciati dai depositi calcarei

del fluido termovettore, in parte generati dai fe-

nomeni corrosivi che avvengono sulle superfici

dei componenti di cui l’impianto è costituito.

Non sono inoltre da trascurare le impurità in-

trodotte nell’impianto durante la fase di primo

avvio.

I detriti presenti nel fluido termovettore si depo-

sitano all’interno dei componenti dell’impianto,

come radiatori, valvole termostatiche, scam-

biatore di calore della caldaia etc., e ne ostrui-

scono i passaggi interni, causando rumorosità,

inefficienza e malfunzionamenti. Nel caso in

cui i detriti siano di tipo ferroso, si possono in-

nescare dei fenomeni corrosivi localizzati.

Il defangatore magnetico sottocaldaia IMIT

STORM protegge e mantiene alla massima effi-

cienza tutti i componenti presenti nell’impianto

separando le impurità attraverso la tecnologia

ciclonica: il fluido termovettore viene fatto ruota-

re ad alta velocità in una camera interna oppor-

tunamente sagomata, facendo confluire tutti i

detriti nel serbatoio di raccolta del defangatore.

La perdita di carico del defangatore non cambia

nel tempo, in quanto la quantità delle particelle

accumulate non influenza le prestazioni del di-

spositivo. Due potenti magneti al neodimio con-

tribuiscono a trattenere le particelle ferrose di

piccola dimensione.

Il serbatoio di raccolta può essere svuotato

senza smontare il defangatore dall’impianto e

senza l’ausilio di utensili. È sufficiente far scor-

rere la ghiera contenente i magneti verso il bas-

so e aprire il rubinetto di scarico. La valvola è

dotata di un pratico portagomma.

Il defangatore magnetico sottocaldaia IMIT STORM può essere installato in configurazione diritta

oppure a 90° indifferentemente, mantenendo le stesse capacità di filtraggio.

CARATTERISTICHE TECNICHE

Pressioni:

massima ammissibile di esercizio PN

Temperature:

ammissibile di esercizio

Fluidi compatibili:

acqua

soluzioni glicolate

50% massimo

Connessioni:

dado prigioniero girevole femmina

attacco portagomma Ø15 mm

3 bar

0 ÷ 90°C

G3/4” ISO228/1

COSTRUZIONE

Corpo e ghiere filettate

Organi interni

Magneti

O-ring

Guarnizioni piane

Codoli

Dadi prigionieri

Corpo valvola scarico

Sfera

Tappo di sicurezza

Portagomma

PA66GF30 (grigio chiaro RAL7035)

POM

2 magneti in neodimio N35M

EPDM perox

EPDM

ottone EN12164-CW614N

ottone EN12165-CW617N

ottone EN12165-CW617N

ottone EN12164-CW614N cromata

ottone EN12165-CW617N

ottone EN12164-CW614N
