500
450
400
350
300
250
200
150
100
50
0
PRESTAZIONI ENERGETICHE
Portata termica nominale in riscaldamento max/min PCI
Portata termica nominale in sanitario max/min PCI
Potenza termica riscaldamento max/min (80°C-60°C)
Potenza termica max/min (50°C-30°C)
Potenza termica max/min sanitario
Rendimento di combustione (ai fumi)
Rendimento alla portata termica nominale (60/80°C) PCI
Rendimento alla portata termica nominale (30/50°C) PCI
Rendimento al 30% a 30°C PCI
Rendimento al minimo (60/80°C)
Stelle di rendimento (dir. 92/42/EEC)
Classe Sedbuk
Perdite al camino bruciatore funzionante
EMISSIONI
Prevalenza residua di evacuazione
Classe Nox
Temperatura fumi (G20) (80°C-60°C)
Contenuto di CO2 (G20) (80°C-60°C)
Contenuto di CO (0%O2) (80°C-60°C)
Contenuto di O2 (G20) (80°C-60°C)
Portata massima fumi (G20) (80°C-60°C)
Eccesso d’aria (80°C-60°C)
CARATTERISTICHE DI FUNZIONAMENTO
Pressione di alimentazione gas metano (G20)
Pressione di alimentazione gas gpl (G30/31)
CIRCUITO RISCALDAMENTO
Temp. di riscaldamento min/max (range alte temp.)
Temp. di riscaldamento min/max /range bassa temp.)
Pressione di precarica vaso di espansione
Pressione massima di riscaldamento
Capacità vaso di espansione
CIRCUITO SANITARIO
Temperatura sanitario min/max
CONDENSA
Produzione massima condensa
PH di condensa
DATI ELETTRICI
Tensione/frequanza di alimentazione
Potenza elettrica assorbita totale
Temperatura ambiente minima di utilizzo
Gradi di protezione impianto elettrico
PESO E DIMENSIONI
kW
23,5/5,5
29,0/6,0
kW
23,5/5,5
29,0/6,0
kW
23,0 / 5,3
28,4/5,8
kW
24,4/5,9
30,2/6,4
kW
22,9 / 5,4
28,4 / 5,9
%
97,9
98
%
97,5
97,8
%
103,9
104,0
%
108,3
108,0
%
96,1
96,0
★★★★
★★★★
A
A
%
2,1
2,0
Pa
100
100
classe
6
6
°C
65
61
%
9,4
9,4
ppm
180
177
%
3,8
3,8
Kg/h
37,3
46,0
%
22
22
mbar
20
20
mbar
28-30/37
28-30/37
°C
35/82
35/82
°C
25/45
25/45
bar
1
1
bar
3
3
l
8
8
°C
36/60
36/60
l/h
2,4
2,4
PH
2,6
2,6
V/Hz
230/50
230/50
W
83
81
°C
0
0
IP
X5D
X5D
Prevalenza residua della caldaia
mbar

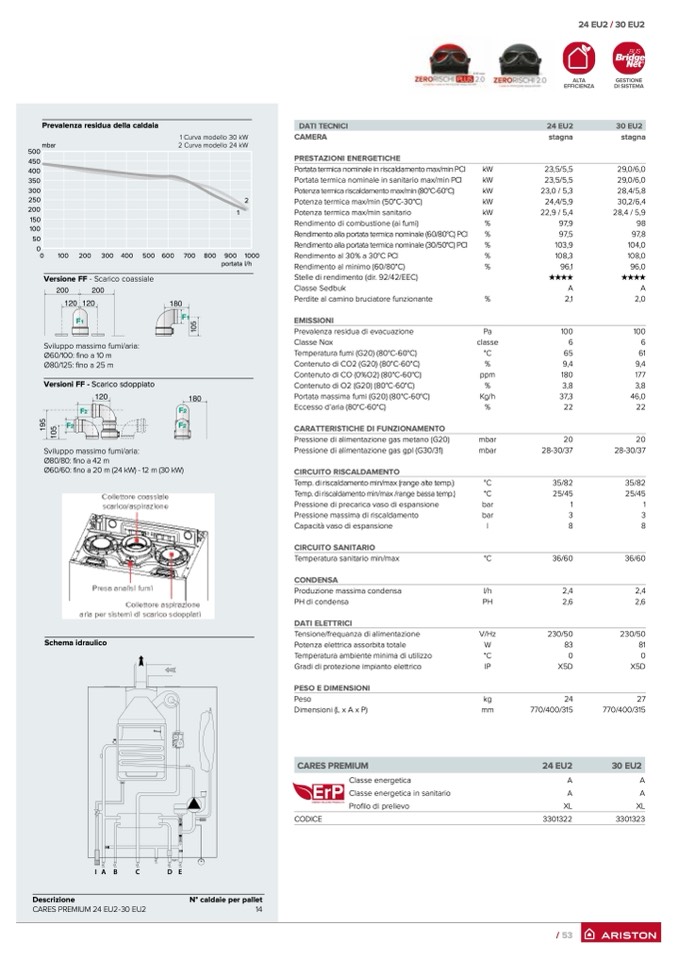

DATI TECNICI
24 EU2
CAMERA
stagna
30 EU2
stagna
1 Curva modello 30 kW
2 Curva modello 24 kW
2
1
0
100
200
300 400
500 600
700 800 900 1000
portata l/h
Versione FF - Scarico coassiale
Sviluppo massimo fumi/aria:
Ø60/100: fino a 10 m
Ø80/125: fino a 25 m
Versioni FF - Scarico sdoppiato
Sviluppo massimo fumi/aria:
Ø80/80: fino a 42 m
Ø60/60:finoa20m(24kW)-12m(30kW)
Schema idraulico
I
A
B
C
D
E
Descrizione
N° caldaie per pallet
CARES PREMIUM 24 EU2-30 EU2
14
Peso
Dimensioni (L x A x P)
mm
CARES PREMIUM
Classe energetica
Classe energetica in sanitario
Profilo di prelievo
CODICE
3301322
3301323
kg
24
27
770/400/315
770/400/315
24 EU2
30 EU2
A
A
A
A
XL
XL
/ 53
24EU2/30EU2
