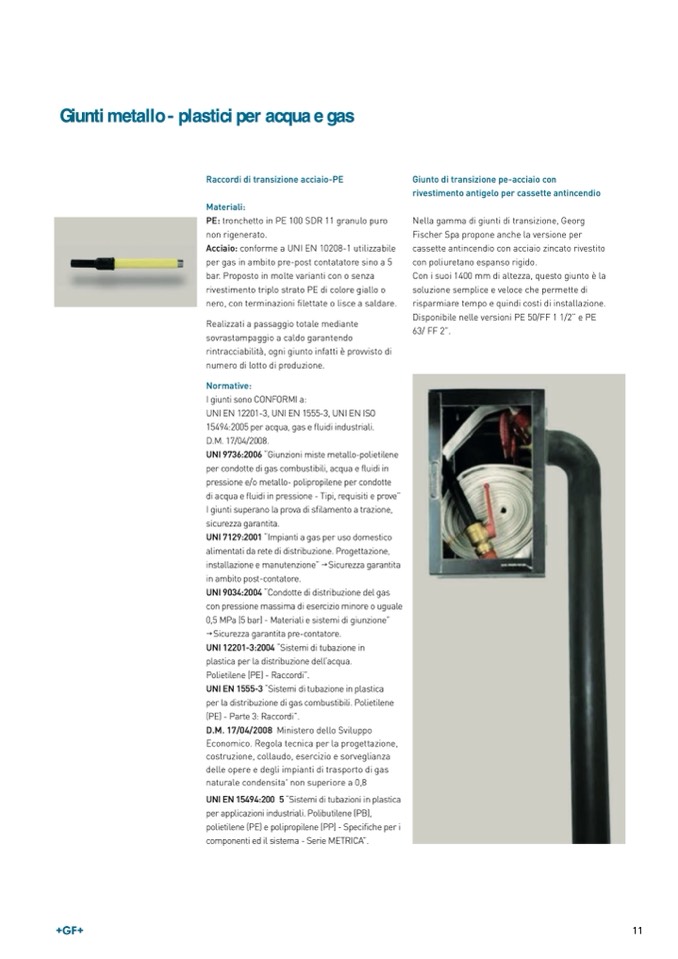

Giunti metallo - plastici per acqua e gas

Raccordi di transizione acciaio-PE

Materiali:

PE: tronchetto in PE 100 SDR 11 granulo puro

non rigenerato.

Acciaio: conforme a UNI EN 10208-1 utilizzabile

per gas in ambito pre-post contatatore sino a 5

bar. Proposto in molte varianti con o senza

rivestimento triplo strato PE di colore giallo o

nero, con terminazioni filettate o lisce a saldare.

Realizzati a passaggio totale mediante

sovrastampaggio a caldo garantendo

rintracciabilità, ogni giunto infatti è provvisto di

numero di lotto di produzione.

Normative:

I giunti sono CONFORMI a:

UNI EN 12201-3, UNI EN 1555-3, UNI EN ISO

15494:2005 per acqua, gas e fluidi industriali.

D.M. 17/04/2008.

UNI 9736:2006 “Giunzioni miste metallo-polietilene

per condotte di gas combustibili, acqua e fluidi in

pressione e/o metallo- polipropilene per condotte

di acqua e fluidi in pressione - Tipi, requisiti e prove”

I giunti superano la prova di sfilamento a trazione,

sicurezza garantita.

UNI 7129:2001 “Impianti a gas per uso domestico

alimentati da rete di distribuzione. Progettazione,

installazione e manutenzione” → Sicurezza garantita

in ambito post-contatore.

UNI 9034:2004 “Condotte di distribuzione del gas

con pressione massima di esercizio minore o uguale

0,5 MPa (5 bar) - Materiali e sistemi di giunzione”

→ Sicurezza garantita pre-contatore.

UNI 12201-3:2004 “Sistemi di tubazione in

plastica per la distribuzione dell’acqua.

Polietilene (PE) - Raccordi”.

UNI EN 1555-3 “Sistemi di tubazione in plastica

per la distribuzione di gas combustibili. Polietilene

(PE) - Parte 3: Raccordi”.

D.M. 17/04/2008 Ministero dello Sviluppo

Economico. Regola tecnica per la progettazione,

costruzione, collaudo, esercizio e sorveglianza

delle opere e degli impianti di trasporto di gas

naturale condensita' non superiore a 0,8

UNIEN15494:200 5“Sistemiditubazioniinplastica

per applicazioni industriali. Polibutilene (PB),

polietilene (PE) e polipropilene (PP) - Specifiche per i

componenti ed il sistema - Serie METRICA”.

Giunto di transizione pe-acciaio con

rivestimento antigelo per cassette antincendio

Nella gamma di giunti di transizione, Georg

Fischer Spa propone anche la versione per

cassette antincendio con acciaio zincato rivestito

con poliuretano espanso rigido.

Con i suoi 1400 mm di altezza, questo giunto è la

soluzione semplice e veloce che permette di

risparmiare tempo e quindi costi di installazione.

Disponibile nelle versioni PE 50/FF 1 1/2” e PE

63/ FF 2”.
