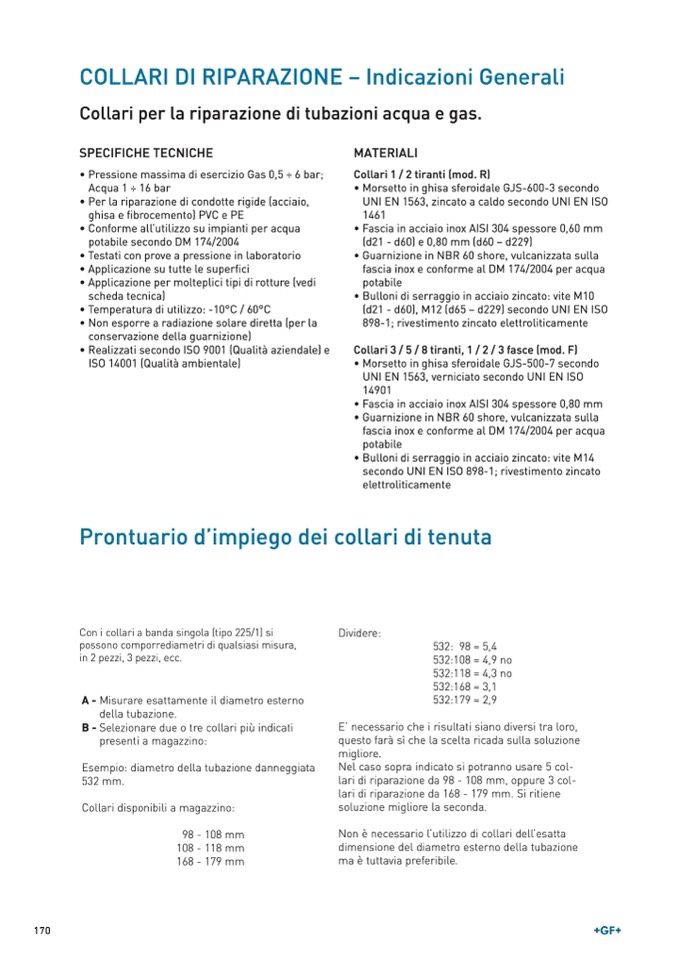

COLLARI DI RIPARAZIONE – Indicazioni Generali

Collari per la riparazione di tubazioni acqua e gas.

SPECIFICHE TECNICHE

• Pressione massima di esercizio Gas 0,5 ÷ 6 bar;

Acqua 1 ÷ 16 bar

• Per la riparazione di condotte rigide (acciaio,

ghisa e fibrocemento) PVC � ��

• Conforme all’utilizzo su impianti per acqua

potabile secondo DM 174/2004

• Testati con prove a pressione in laboratorio

• Applicazione su tutte le superfici

• Applicazione per molteplici tipi di rotture (vedi

scheda tecnica)

• Temperatura di utilizzo: -10°C / 60°C

• Non esporre a radiazione solare diretta (per la

conservazione della guarnizione)

• Realizzati secondo ISO 9001 (Qualità aziendale) e

ISO 14001 (Qualità ambientale)

MATERIALI

Collari 1 / 2 tiranti (mod. R)

• Morsetto in ghisa sferoidale GJS-600-3 secondo

UNI EN 1563, zincato a caldo secondo UNI EN ISO

1461

• Fascia in acciaio inox AISI 304 spessore 0,60 mm

(d21 - d60) e 0,80 mm (d60 – d229)

• Guarnizione in NBR 60 shore, vulcanizzata sulla

fascia inox e conforme al DM 174/2004 per acqua

potabile

• Bulloni di serraggio in acciaio zincato: vite M10

(d21 - d60), M12 (d65 – d229) secondo UNI EN ISO

898-1; rivestimento zincato elettroliticamente

Collari 3 / 5 / 8 tiranti, 1 / 2 / 3 fasce (mod. F)

• Morsetto in ghisa sferoidale GJS-500-7 secondo

UNI EN 1563, verniciato secondo UNI EN ISO

14901

• Fascia in acciaio inox AISI 304 spessore 0,80 mm

• Guarnizione in NBR 60 shore, vulcanizzata sulla

fascia inox e conforme al DM 174/2004 per acqua

potabile

• Bulloni di serraggio in acciaio zincato: vite M14

secondo UNI EN ISO 898-1; rivestimento zincato

elettroliticamente

Prontuario d’impiego dei collari di tenuta

CPoenriicdoilalamrieatrbiannodnacsoingteomlap(tliaptoi n22e5ll/a1)psriesente

possono comporrediametri di qualsiasi misura,

Dividere:

tabella chiedere delucidazioni. Con i collari a

532: 98 = 5,4

532:108 = 4,9 no

532:118 = 4,3 no

532:168 = 3,1

532:179 = 2,9

in 2 pezzi, 3 pezzi, ecc.

banda singola (tipo 225/1) si possono comporre

diametri di qualsiasi misura, in 2 pezzi, 3 pezzi,

ecc.

A - Misurare esattamente il diametro esterno

della tubazione.

B - Selezionare due o tre collari più indicati

presenti a magazzino:

Esempio: diametro della tubazione danneggiata

532 mm.

Collari disponibili a magazzino:

98 - 108 mm

108 - 118 mm

168 - 179 mm

E’ necessario che i risultati siano diversi tra loro,

questo farà sì che la scelta ricada sulla soluzione

migliore.

Nel caso sopra indicato si potranno usare 5 col-

lari di riparazione da 98 - 108 mm, oppure 3 col-

lari di riparazione da 168 - 179 mm. Si ritiene

soluzione migliore la seconda.

Non è necessario l’utilizzo di collari dell’esatta

dimensione del diametro esterno della tubazione

ma è tuttavia preferibile.
