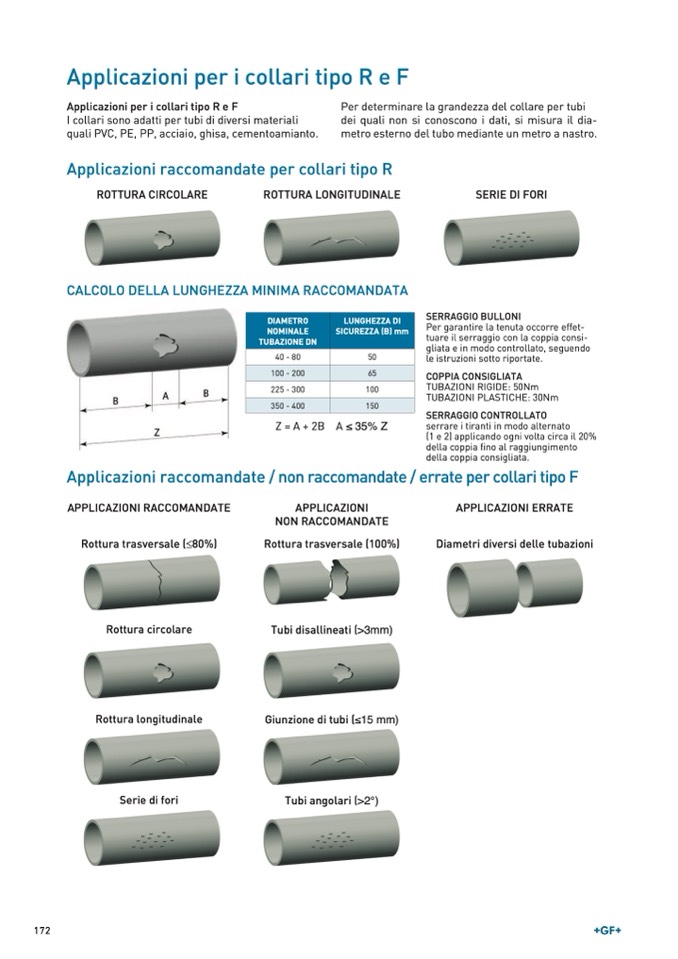

Applicazioni per i collari tipo R e F

Applicazioni per i collari tipo R e F

I collari sono adatti per tubi di diversi materiali

quali PVC, PE, PP, acciaio, ghisa, cementoamianto.

Per determinare la grandezza del collare per tubi

dei quali non si conoscono i dati, si misura il dia-

metro esterno del tubo mediante un metro a nastro.

Applicazioni raccomandate per collari tipo R

ROTTURA CIRCOLARE

ROTTURA LONGITUDINALE

CALCOLO DELLA LUNGHEZZA MINIMA RACCOMANDATA

SERIE DI FORI

SERRAGGIO BULLONI

Per garantire la tenuta occorre effet-

tuare il serraggio con la coppia consi-

gliata e in modo controllato, seguendo

le istruzioni sotto riportate.

COPPIA CONSIGLIATA

TUBAZIONI RIGIDE: 50Nm

TUBAZIONI PLASTICHE: 30Nm

SERRAGGIO CONTROLLATO

serrare i tiranti in modo alternato

(1 e 2) applicando ogni volta circa il 20%

della coppia fino al raggiungimento

della coppia consigliata.

APPLICAZIONI RACCOMANDATE

Rottura trasversale (�80%)

Rottura circolare

Rottura longitudinale

Serie di fori

APPLICAZIONI

NON RACCOMANDATE

Rottura trasversale (100%)

Tubi disallineati (>3mm)

Giunzione di tubi (�15 mm)

Tubi angolari (>2°)

APPLICAZIONI ERRATE

Diametri diversi delle tubazioni

Z = A + 2B

A � 35% Z

Applicazioni raccomandate / non raccomandate / errate per collari tipo F

o

l

l

a

r

i

d

i

r

i

p

a

a

z

i

o

n

e

DIAMETRO

NOMINALE

TUBAZIONE DN

LUNGHEZZA DI

SICUREZZA (B) mm

40 - 80

50

100 - 200

65

225 - 300

100

350 - 400

150
