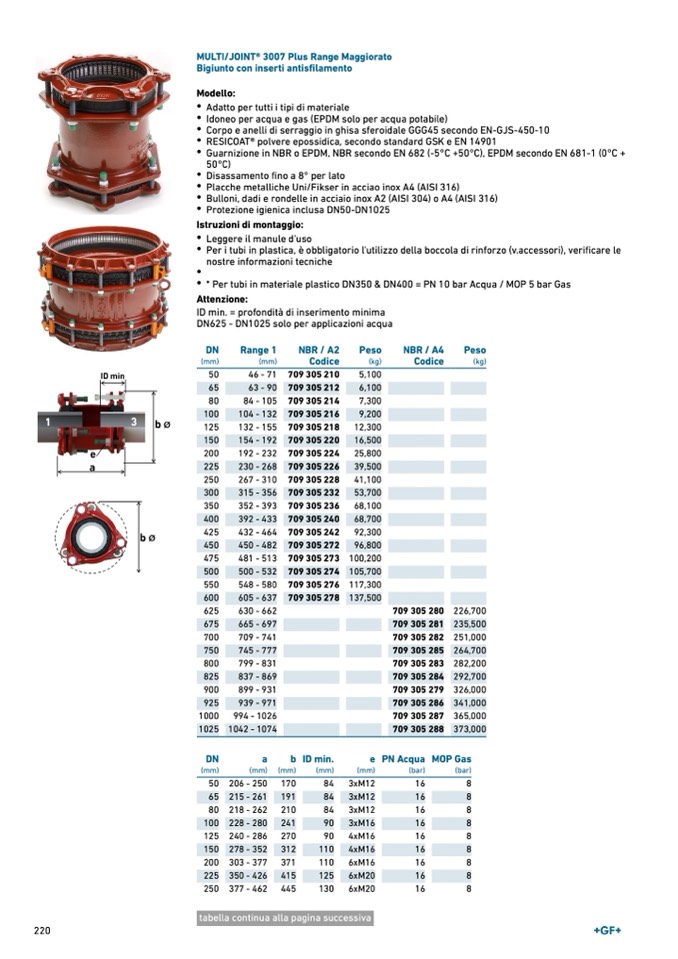

MULTI/JOINT® 3007 Plus Range Maggiorato
Bigiunto con inserti antisfilamento
Modello:
•
Adatto per tutti i tipi di materiale
•
Idoneo per acqua e gas (EPDM solo per acqua potabile)
•
Corpo e anelli di serraggio in ghisa sferoidale GGG45 secondo EN-GJS-450-10
•
RESICOAT® polvere epossidica, secondo standard GSK e EN 14901
•
Guarnizione in NBR o EPDM, NBR secondo EN 682 (-5°C +50°C), EPDM secondo EN 681-1 (0°C +
50°C)
•
Disassamento fino a 8° per lato
•
Placche metalliche Uni/Fikser in acciao inox A4 (AISI 316)
•
Bulloni, dadi e rondelle in acciaio inox A2 (AISI 304) o A4 (AISI 316)
•
Protezione igienica inclusa DN50-DN1025
Istruzioni di montaggio:
•
Leggere il manule d'uso
•
Per i tubi in plastica, è obbligatorio l'utilizzo della boccola di rinforzo (v.accessori), verificare le
•
nostre informazioni tecniche
•
* Per tubi in materiale plastico DN350 & DN400 = PN 10 bar Acqua / MOP 5 bar Gas
Attenzione:
ID min. = profondità di inserimento minima
DN625 - DN1025 solo per applicazioni acqua
DN
Range 1
(mm)
(mm)
50
46 - 71
65
63 - 90
80
84 - 105
100
104 - 132
125
132 - 155
150
154 - 192
200
192 - 232
225
230 - 268
250
267 - 310
300
315 - 356
350
352 - 393
400
392 - 433
425
432 - 464
450
450 - 482
475
481 - 513
500
500 - 532
550
548 - 580
600
605 - 637
625
630 - 662
675
665 - 697
700
709 - 741
750
745 - 777
800
799 - 831
825
837 - 869
900
899 - 931
925
939 - 971
1000
994 - 1026
1025 1042 - 1074
DN
a
b
(mm)
(mm) (mm)
50 206 - 250 170
65 215 - 261 191
80 218 - 262 210
100 228 - 280 241
125 240 - 286 270
150 278 - 352 312
200 303 - 377 371
225 350 - 426 415
250 377 - 462 445
NBR / A2
Codice
709 305 210
709 305 212
709 305 214
709 305 216
709 305 218
709 305 220
709 305 224
709 305 226
709 305 228
709 305 232
709 305 236
709 305 240
709 305 242
709 305 272
709 305 273
709 305 274
709 305 276
709 305 278
Peso
(kg)
5,100
6,100
7,300
9,200
12,300
16,500
25,800
39,500
41,100
53,700
68,100
68,700
92,300
96,800
100,200
105,700
117,300
137,500
NBR / A4
Codice
Peso
(kg)
709 305 280
709 305 281
709 305 282
709 305 285
709 305 283
709 305 284
709 305 279
709 305 286
709 305 287
709 305 288
226,700
235,500
251,000
264,700
282,200
292,700
326,000
341,000
365,000
373,000
ID min.
(mm)
84
84
84
90
90
110
110
125
130
e
(mm)
3xM12
3xM12
3xM12
3xM16
4xM16
4xM16
6xM16
6xM20
6xM20
PN Acqua
(bar)
16
16
16
16
16
16
16
16
16
MOP Gas
(bar)
8
8
8
8
8
8
8
8
8
220
tabella continua alla pagina successiva
