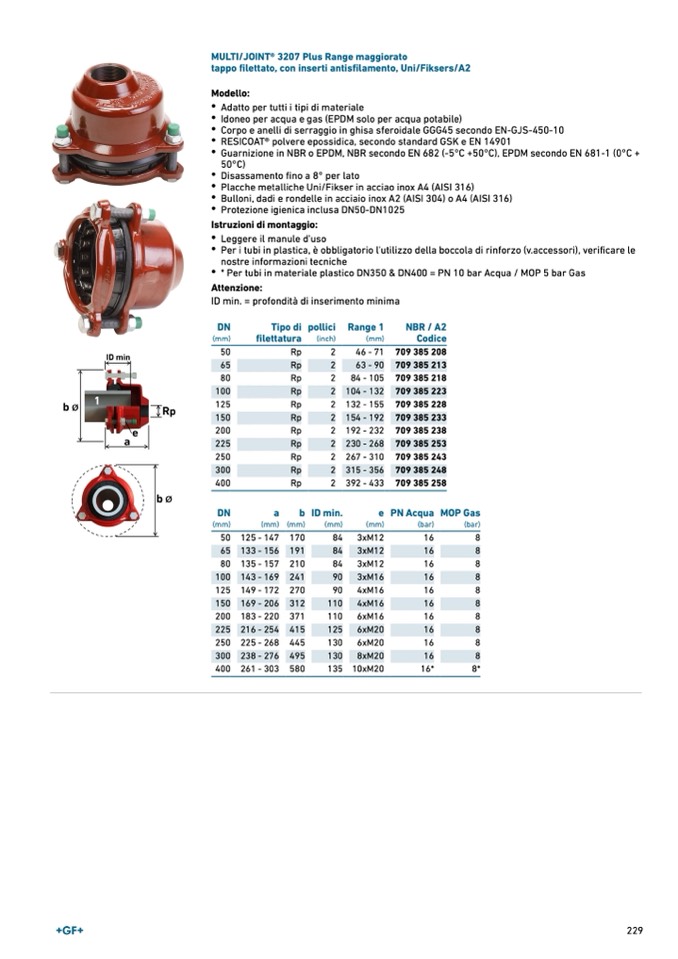

MULTI/JOINT® 3207 Plus Range maggiorato
tappo filettato, con inserti antisfilamento, Uni/Fiksers/A2
Modello:
•
Adatto per tutti i tipi di materiale
•
Idoneo per acqua e gas (EPDM solo per acqua potabile)
•
Corpo e anelli di serraggio in ghisa sferoidale GGG45 secondo EN-GJS-450-10
•
RESICOAT® polvere epossidica, secondo standard GSK e EN 14901
•
Guarnizione in NBR o EPDM, NBR secondo EN 682 (-5°C +50°C), EPDM secondo EN 681-1 (0°C +
50°C)
•
Disassamento fino a 8° per lato
•
Placche metalliche Uni/Fikser in acciao inox A4 (AISI 316)
•
Bulloni, dadi e rondelle in acciaio inox A2 (AISI 304) o A4 (AISI 316)
•
Protezione igienica inclusa DN50-DN1025
•
Leggere il manule d'uso
•
Per i tubi in plastica, è obbligatorio l'utilizzo della boccola di rinforzo (v.accessori), verificare le
nostre informazioni tecniche
•
* Per tubi in materiale plastico DN350 & DN400 = PN 10 bar Acqua / MOP 5 bar Gas
Attenzione:
ID min. = profondità di inserimento minima
Istruzioni di montaggio:
DN
Tipo di
(mm)
filettatura
50
Rp
65
Rp
80
Rp
100
Rp
125
Rp
150
Rp
200
Rp
225
Rp
250
Rp
300
Rp
400
Rp
DN
a
b
(mm)
(mm) (mm)
pollici
(inch)
2
2
2
2
2
2
2
2
2
2
2
ID min.
(mm)
Range 1
(mm)
46 - 71
63 - 90
84 - 105
104 - 132
132 - 155
154 - 192
192 - 232
230 - 268
267 - 310
315 - 356
392 - 433
e
(mm)
3xM12
3xM12
3xM12
3xM16
4xM16
4xM16
6xM16
6xM20
6xM20
8xM20
10xM20
NBR / A2
Codice
709 385 208
709 385 213
709 385 218
709 385 223
709 385 228
709 385 233
709 385 238
709 385 253
709 385 243
709 385 248
709 385 258
50 125 - 147
65 133 - 156
80 135 - 157
100 143 - 169
125 149 - 172
150 169 - 206
200 183 - 220
225 216 - 254
250 225 - 268
300 238 - 276
400 261 - 303
170
84
191
84
210
84
241
90
270
90
312
110
371
110
415
125
445
130
495
130
580
135
PN Acqua
(bar)
16
16
16
16
16
16
16
16
16
16
16*
MOP Gas
(bar)
8
8
8
8
8
8
8
8
8
8
8*
