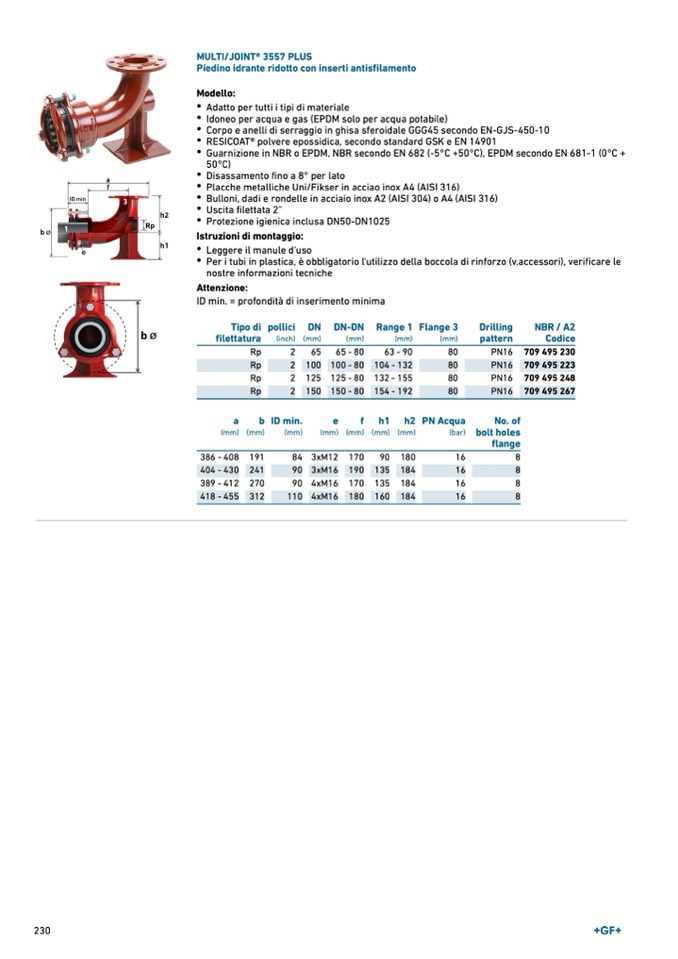

MULTI/JOINT® 3557 PLUS
Piedino idrante ridotto con inserti antisfilamento
Modello:
•
Adatto per tutti i tipi di materiale
•
Idoneo per acqua e gas (EPDM solo per acqua potabile)
•
Corpo e anelli di serraggio in ghisa sferoidale GGG45 secondo EN-GJS-450-10
•
RESICOAT® polvere epossidica, secondo standard GSK e EN 14901
•
Guarnizione in NBR o EPDM, NBR secondo EN 682 (-5°C +50°C), EPDM secondo EN 681-1 (0°C +
50°C)
•
Disassamento fino a 8° per lato
•
Placche metalliche Uni/Fikser in acciao inox A4 (AISI 316)
•
Bulloni, dadi e rondelle in acciaio inox A2 (AISI 304) o A4 (AISI 316)
•
Uscita filettata 2"
•
Protezione igienica inclusa DN50-DN1025
•
Leggere il manule d'uso
•
Per i tubi in plastica, è obbligatorio l'utilizzo della boccola di rinforzo (v.accessori), verificare le
nostre informazioni tecniche
Attenzione:
ID min. = profondità di inserimento minima
Istruzioni di montaggio:
Tipo di pollici DN DN-DN
filettatura (inch) (mm)
(mm)
Range 1 Flange 3
Drilling
NBR / A2
(mm)
(mm)
pattern
Codice
Rp
Rp
Rp
Rp
a
b
(mm) (mm)
2
65
2 100
2 125
2 150
ID min.
65 - 80
100 - 80
125 - 80
150 - 80
63 - 90
104 - 132
132 - 155
154 - 192
h1 h2
(mm) (mm)
90 180
135 184
135 184
160 184
80
PN16
80
PN16
80
PN16
80
PN16
PN Acqua
No. of
(bar)
bolt holes
flange
16
8
16
8
16
8
16
8
709 495 230
709 495 223
709 495 248
709 495 267
(mm)
(mm)
e
f
(mm)
170
190
170
180
386 - 408
404 - 430
389 - 412
418 - 455
191
84 3xM12
241
90 3xM16
270
90 4xM16
312
110 4xM16
