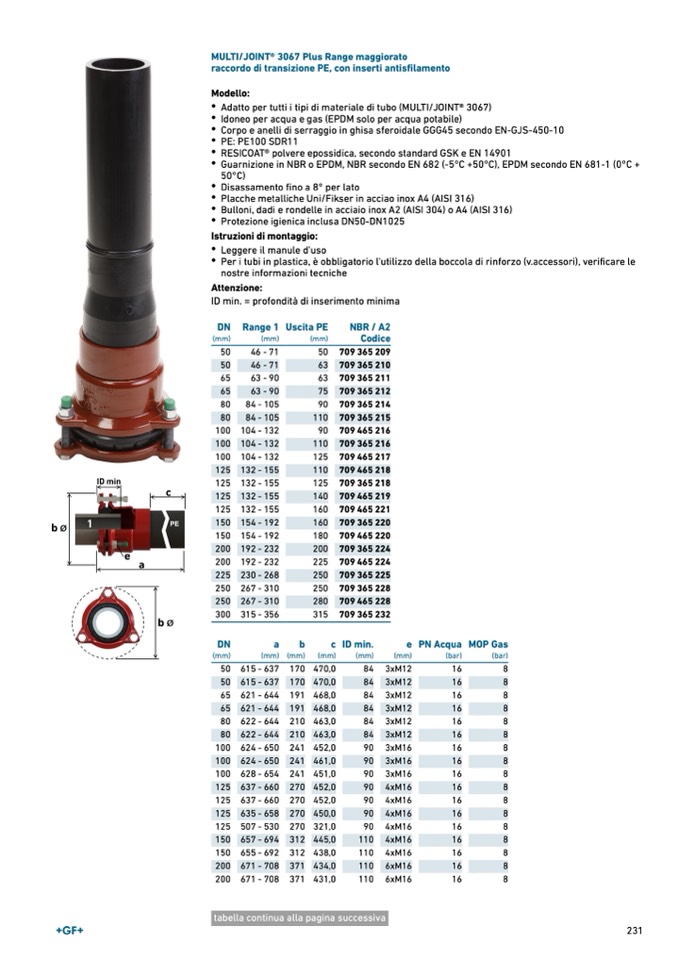

MULTI/JOINT® 3067 Plus Range maggiorato
raccordo di transizione PE, con inserti antisfilamento
Modello:
•
Adatto per tutti i tipi di materiale di tubo (MULTI/JOINT® 3067)
•
Idoneo per acqua e gas (EPDM solo per acqua potabile)
•
Corpo e anelli di serraggio in ghisa sferoidale GGG45 secondo EN-GJS-450-10
•
PE: PE100 SDR11
•
RESICOAT® polvere epossidica, secondo standard GSK e EN 14901
•
Guarnizione in NBR o EPDM, NBR secondo EN 682 (-5°C +50°C), EPDM secondo EN 681-1 (0°C +
50°C)
•
Disassamento fino a 8° per lato
•
Placche metalliche Uni/Fikser in acciao inox A4 (AISI 316)
•
Bulloni, dadi e rondelle in acciaio inox A2 (AISI 304) o A4 (AISI 316)
•
Protezione igienica inclusa DN50-DN1025
•
Leggere il manule d'uso
•
Per i tubi in plastica, è obbligatorio l'utilizzo della boccola di rinforzo (v.accessori), verificare le
Istruzioni di montaggio:
nostre informazioni tecniche
Attenzione:
ID min. = profondità di inserimento minima
DN Range 1
(mm)
(mm)
50
46 - 71
50
46 - 71
65
63 - 90
65
63 - 90
80
84 - 105
80
84 - 105
100 104 - 132
100 104 - 132
100 104 - 132
125 132 - 155
125 132 - 155
125 132 - 155
125 132 - 155
150 154 - 192
150 154 - 192
200 192 - 232
200 192 - 232
225 230 - 268
250 267 - 310
250 267 - 310
300 315 - 356
DN
a
Uscita PE
(mm)
50
63
63
75
90
110
90
110
125
110
125
140
160
160
180
200
225
250
250
280
315
b
c
NBR / A2
Codice
709 365 209
709 365 210
709 365 211
709 365 212
709 365 214
709 365 215
709 465 216
709 365 216
709 465 217
709 465 218
709 365 218
709 465 219
709 465 221
709 365 220
709 465 220
709 365 224
709 465 224
709 365 225
709 365 228
709 465 228
709 365 232
ID min.
e
PN Acqua
MOP Gas
(mm)
(mm) (mm)
50 615 - 637 170
50 615 - 637 170
65 621 - 644 191
65 621 - 644 191
80 622 - 644 210
80 622 - 644 210
100 624 - 650 241
100 624 - 650 241
100 628 - 654 241
125 637 - 660 270
125 637 - 660 270
125 635 - 658 270
125 507 - 530 270
150 657 - 694 312
150 655 - 692 312
200 671 - 708 371
200 671 - 708 371
(mm)
470,0
470,0
468,0
468,0
463,0
463,0
452,0
461,0
451,0
452,0
452,0
450,0
321,0
445,0
438,0
434,0
431,0
(mm)
84
84
84
84
84
84
90
90
90
90
90
90
90
110
110
110
110
(mm)
(bar)
(bar)
3xM12
3xM12
3xM12
3xM12
3xM12
3xM12
3xM16
3xM16
3xM16
4xM16
4xM16
4xM16
4xM16
4xM16
4xM16
6xM16
6xM16
16
8
16
8
16
8
16
8
16
8
16
8
16
8
16
8
16
8
16
8
16
8
16
8
16
8
16
8
16
8
16
8
16
8
tabella continua alla pagina successiva
