DN
(mm)
225
250
250
300
a
b
c ID min.
e PN Acqua MOP Gas
(mm) (mm)
(mm)
(mm)
(mm)
(bar)
(bar)
692 - 730
720 - 763
716 - 759
747 - 785
415 420,0
445 420,0
445 417,0
495 410,0
125 6xM20
16
8
130 8xM20
130 6xM20
130 6xM20
16
8
16
8
16
8

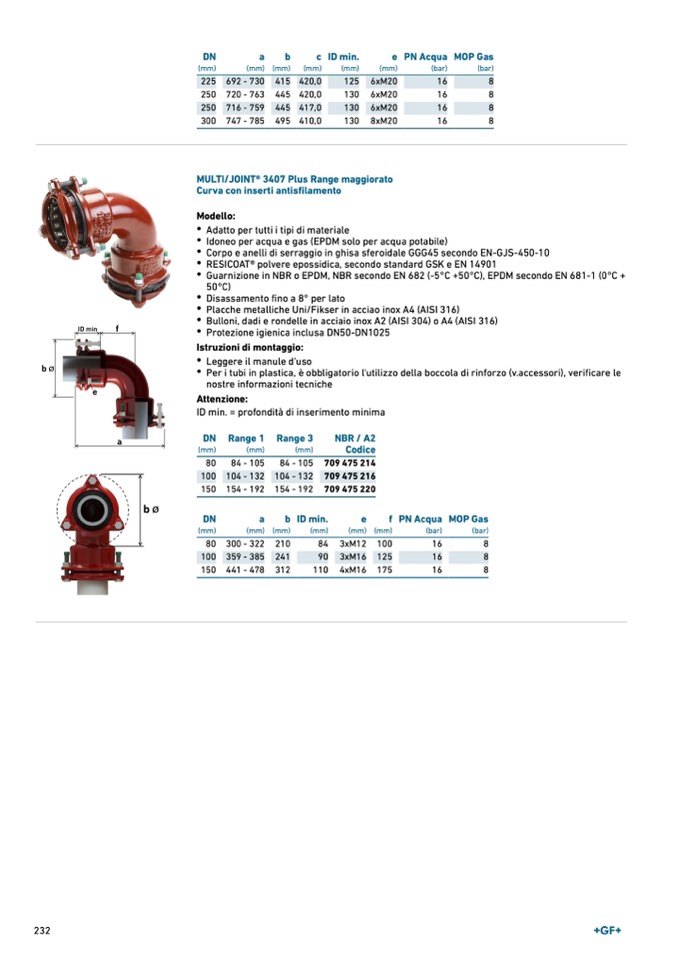

MULTI/JOINT® 3407 Plus Range maggiorato
Curva con inserti antisfilamento
Modello:
•
Adatto per tutti i tipi di materiale
•
Idoneo per acqua e gas (EPDM solo per acqua potabile)
•
Corpo e anelli di serraggio in ghisa sferoidale GGG45 secondo EN-GJS-450-10
•
RESICOAT® polvere epossidica, secondo standard GSK e EN 14901
•
Guarnizione in NBR o EPDM, NBR secondo EN 682 (-5°C +50°C), EPDM secondo EN 681-1 (0°C +
50°C)
•
Disassamento fino a 8° per lato
•
Placche metalliche Uni/Fikser in acciao inox A4 (AISI 316)
•
Bulloni, dadi e rondelle in acciaio inox A2 (AISI 304) o A4 (AISI 316)
•
Protezione igienica inclusa DN50-DN1025
•
Leggere il manule d'uso
•
Per i tubi in plastica, è obbligatorio l'utilizzo della boccola di rinforzo (v.accessori), verificare le
Istruzioni di montaggio:
nostre informazioni tecniche
Attenzione:
ID min. = profondità di inserimento minima
DN
(mm)
80
100
150
DN
(mm)
80
100
150
Range 1
(mm)
84 - 105
104 - 132
154 - 192
a
Range 3
(mm)
84 - 105
104 - 132
154 - 192
NBR / A2
Codice
709 475 214
709 475 216
709 475 220
(mm) (mm)
b
ID min.
(mm)
e
f
(mm) (mm)
3xM12 100
3xM16 125
4xM16 175
PN Acqua
(bar)
16
16
16
MOP Gas
(bar)
8
8
8
300 - 322
359 - 385
441 - 478
210
84
241
90
312
110
232
