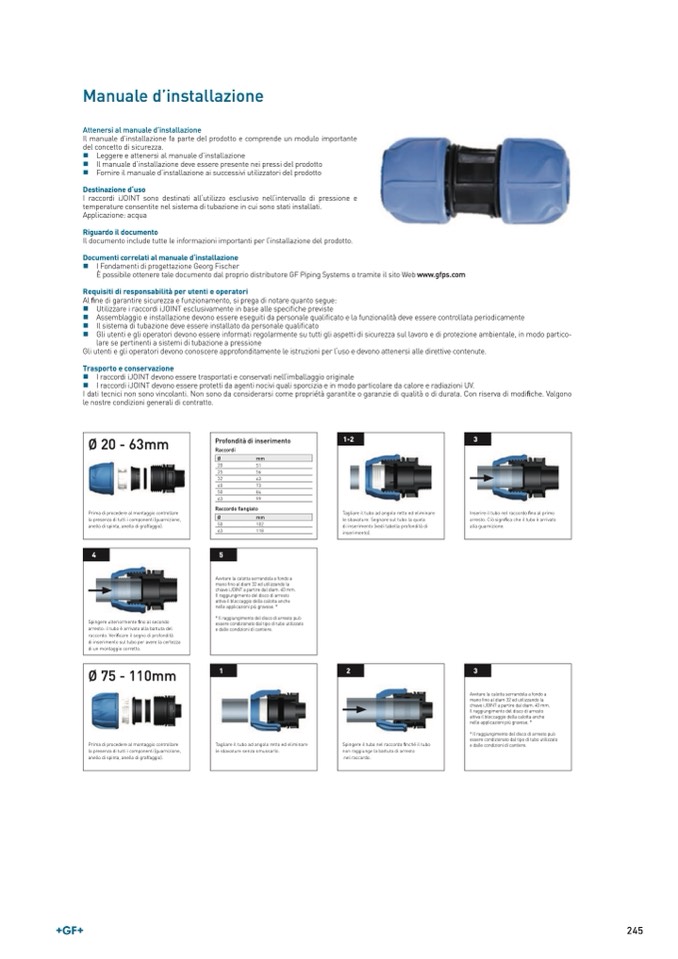

Manuale d’installazione
Attenersi al manuale d’installazione
Il manuale d’installazione fa parte del prodotto e comprende un modulo importante
del concetto di sicurezza.
Leggere e attenersi al manuale d’installazione
Il manuale d’installazione deve essere presente nei pressi del prodotto
Fornire il manuale d’installazione ai successivi utilizzatori del prodotto
Destinazione d‘uso
I raccordi iJOINT sono destinati all‘utilizzo esclusivo nell‘intervallo di pressione e
temperature consentite nel sistema di tubazione in cui sono stati installati.
Applicazione: acqua
Riguardo il documento
Il documento include tutte le informazioni importanti per l‘installazione del prodotto.
Documenti correlati al manuale d‘installazione
I Fondamenti di progettazione Georg Fischer
È possibile ottenere tale documento dal proprio distributore GF Piping Systems o tramite il sito Web www.gfps.com
Requisiti di responsabilità per utenti e operatori
Al fine di garantire sicurezza e funzionamento, si prega di notare quanto segue:
Utilizzare i raccordi iJOINT esclusivamente in base alle specifiche previste
Assemblaggio e installazione devono essere eseguiti da personale qualificato e la funzionalità deve essere controllata periodicamente
Il sistema di tubazione deve essere installato da personale qualificato
Gli utenti e gli operatori devono essere informati regolarmente su tutti gli aspetti di sicurezza sul lavoro e di protezione ambientale, in modo partico-
lare se pertinenti a sistemi di tubazione a pressione
Gli utenti e gli operatori devono conoscere approfonditamente le istruzioni per l‘uso e devono attenersi alle direttive contenute.
Trasporto e conservazione
I raccordi iJOINT devono essere trasportati e conservati nell‘imballaggio originale
I raccordi iJOINT devono essere protetti da agenti nocivi quali sporcizia e in modo particolare da calore e radiazioni UV.
I dati tecnici non sono vincolanti. Non sono da considerarsi come propriétà garantite o garanzie di qualità o di durata. Con riserva di modifiche. Valgono
le nostre condizioni generali di contratto.
Profondità di inserimento
Raccordi
Ø
mm
20
51
25
56
32
63
40
73
50
84
63
99
Raccordo flangiato
Ø
mm
50
102
63
118
Ø 20 - 63mm
Prima di procedere al montaggio controllare
la presenza di tutti i componenti (guarnizione,
anello di spinta, anello di graffaggio).
1-2
Tagliare il tubo ad angolo retto ed eliminare
le sbavature. Segnare sul tubo la quota
di inserimento (vedi tabella profondità di
inserimento).
3
Inserire il tubo nel raccordo fino al primo
arresto. Ciò significa che il tubo è arrivato
alla guarnizione.
4
Spingere ulteriormente fino al secondo
arresto: il tubo è arrivato alla battuta del
raccordo. Verificare il segno di profondità
di inserimento sul tubo per avere la certezza
di un montaggio corretto.
5
Avvitare la calotta serrandola a fondo a
mano fino al diam 32 ed utilizzando la
chiave iJOINT a partire dal diam. 40 mm.
Il raggiungimento del disco di arresto
attiva il bloccaggio della calotta anche
nelle applicazioni più gravose. *
* Il raggiungimento del disco di arresto può
essere condizionato dal tipo di tubo utilizzato
e dalle condizioni di cantiere.
Ø 75 - 110mm
Prima di procedere al montaggio controllare
la presenza di tutti i componenti (guarnizione,
anello di spinta, anello di graffaggio).
1
Tagliare il tubo ad angolo retto ed eliminare
le sbavature senza smussarlo.
2
Spingere il tubo nel raccordo finché il tubo
non raggiunge la battuta di arresto
nel raccordo.
3
Avvitare la calotta serrandola a fondo a
mano fino al diam 32 ed utilizzando la
chiave iJOINT a partire dal diam. 40 mm.
Il raggiungimento del disco di arresto
attiva il bloccaggio della calotta anche
nelle applicazioni più gravose. *
* Il raggiungimento del disco di arresto può
essere condizionato dal tipo di tubo utilizzato
e dalle condizioni di cantiere.
