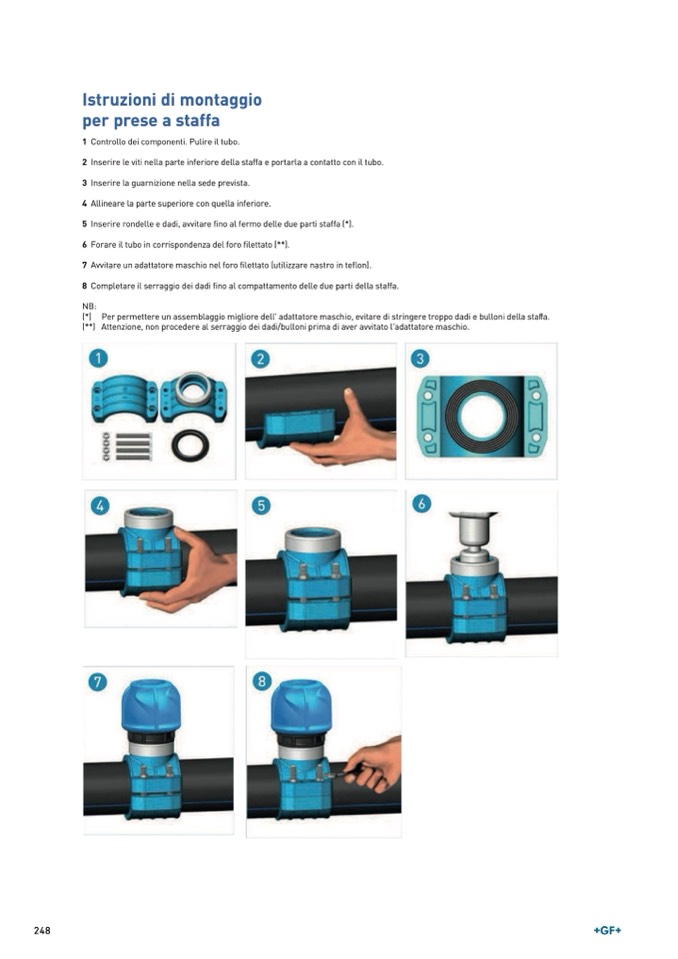

Istruzioni di montaggio

per prese a staffa

1 Controllo dei componenti. Pulire il tubo.

2 Inserire le viti nella parte inferiore della staffa e portarla a contatto con il tubo.

3 Inserire la guarnizione nella sede prevista.

4 Allineare la parte superiore con quella inferiore.

5 Inserire rondelle e dadi, avvitare fino al fermo delle due parti staffa (*).

6 Forare il tubo in corrispondenza del foro filettato (**).

7 Avvitare un adattatore maschio nel foro filettato (utilizzare nastro in teflon).

8 Completare il serraggio dei dadi fino al compattamento delle due parti della staffa.

NB:

(*) Per permettere un assemblaggio migliore dell' adattatore maschio, evitare di stringere troppo dadi e bulloni della staffa.

(**) Attenzione, non procedere al serraggio dei dadi/bulloni prima di aver avvitato l'adattatore maschio.
