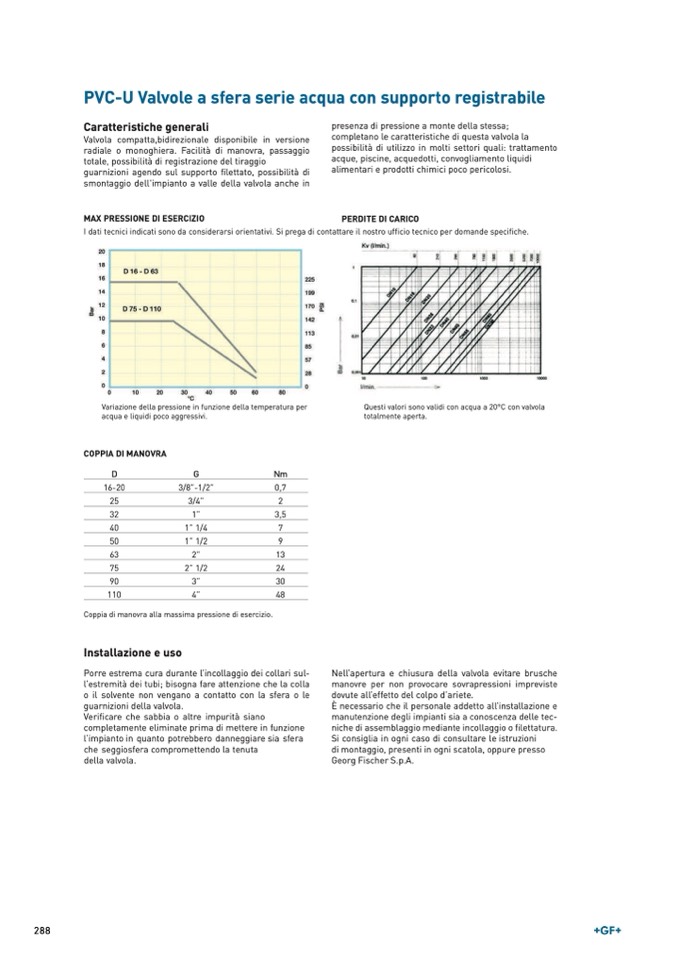

PVC-U Valvole a sfera serie acqua con supporto registrabile
Caratteristiche generali
Valvola compatta,bidirezionale disponibile in versione
radiale o monoghiera. Facilità di manovra, passaggio
totale, possibilità di registrazione del tiraggio
guarnizioni agendo sul supporto filettato, possibilità di
smontaggio dell'impianto a valle della valvola anche in
MAX PRESSIONE DI ESERCIZIO
presenza di pressione a monte della stessa;
completano le caratteristiche di questa valvola la
possibilità di utilizzo in molti settori quali: trattamento
acque, piscine, acquedotti, convogliamento liquidi
alimentari e prodotti chimici poco pericolosi.
PERDITE DI CARICO
I dati tecnici indicati sono da considerarsi orientativi. Si prega di contattare il nostro ufficio tecnico per domande specifiche.
Variazione della pressione in funzione della temperatura per
acqua e liquidi poco aggressivi.
COPPIA DI MANOVRA
D
G
Nm
Questi valori sono validi con acqua a 20°C con valvola
totalmente aperta.
16-20
25
32
40
50
63
75
90
3/8”-1/2”
0,7
3/4”
2
1”
3,5
1” 1/4
7
1” 1/2
9
2”
13
2” 1/2
24
3”
30
110
4”
48
288
Coppia di manovra alla massima pressione di esercizio.
Installazione e uso
Porre estrema cura durante l’incollaggio dei collari sul-
l’estremità dei tubi; bisogna fare attenzione che la colla
o il solvente non vengano a contatto con la sfera o le
guarnizioni della valvola.
Verificare che sabbia o altre impurità siano
completamente eliminate prima di mettere in funzione
l’impianto in quanto potrebbero danneggiare sia sfera
che seggiosfera compromettendo la tenuta
della valvola.
Nell’apertura e chiusura della valvola evitare brusche
manovre per non provocare sovrapressioni impreviste
dovute all’effetto del colpo d’ariete.
È necessario che il personale addetto all’installazione e
manutenzione degli impianti sia a conoscenza delle tec-
niche di assemblaggio mediante incollaggio o filettatura.
Si consiglia in ogni caso di consultare le istruzioni
di montaggio, presenti in ogni scatola, oppure presso
Georg Fischer S.p.A.
