dATI TECnICI pER IMpIAnTO IdRAuLICO SOFFIOnI

uLTRASOTTILI “SLIM”

Pressione minima di esercizio: 2 bar

Pressione di esercizio - campo di impiego ottimale consigliato: 3÷4 bar

Pressionemassimadiesercizio:5bar(Perpressioniidraulichesuperiori

si raccomanda l’installazione di un riduttore di pressione)

Temperatura massima d’esercizio: 65°C

Richiesto scarico a pavimento DN40 secondo la normativa europea

EN274 (31 l/min con piatto doccia senza battente idraulico)

dATI TECnICI pER IMpIAnTO IdRAuLICO SOFFIOnI ABS, OTTOnE E

ACCIAIO

Pressione minima di esercizio: 2 bar

Pressione di esercizio - campo di impiego ottimale consigliato: 3÷4 bar

Pressionemassimadiesercizio:5bar(Perpressioniidraulichesuperiori

si raccomanda l’installazione di un riduttore di pressione)

Temperatura massima d’esercizio: 65°C

Richiesto scarico a pavimento DN40 secondo la normativa europea

EN274 (31 l/min con piatto doccia senza battente idraulico)

dATITECnICIpERIMpIAnTOIdRAuLICOCOLLEZIOnE“REVIVRE

YOung” E “CASCAdE”

Pressione minima di esercizio: 2 bar

Pressione di esercizio - campo di impiego ottimale consigliato: 3÷4 bar

Pressione massima di esercizio: 5 bar (Per pressioni idrauliche superiori

si raccomanda l’installazione di un riduttore di pressione)

Temperatura massima d’esercizio: 65°C

Richiesto scarico a pavimento DN40 secondo la normativa europea EN274

(31 l/min con piatto doccia senza battente idraulico)

dATI TECnICI pER IMpIAnTO IdRAuLICO COLLEZIOnI

“ESSEnCE”, “COuLEuRS” E “gRAndES ARCHES”

Pressione minima di esercizio: 2 bar

Pressione di esercizio - campo di impiego ottimale consigliato: 3÷4 bar

Pressionemassimadiesercizio:5bar(Perpressioniidraulichesuperiori

si raccomanda l’installazione di un riduttore di pressione)

Temperatura massima d’esercizio: 65°C

Richiesto scarico a pavimento DN40 secondo la normativa europea

EN274 (31 l/min con piatto doccia senza battente idraulico)

dATI TECnICI pER IMpIAnTO IdRAuLICO COLLEZIOnE

“ETOILE”

Pressione minima di esercizio: 1,5 bar

Pressione di esercizio - campo di impiego ottimale consigliato: 3÷4 bar

Pressionemassimadiesercizio:5bar(Perpressioniidraulichesuperiori

si raccomanda l’installazione di un riduttore di pressione)

Temperatura massima d’esercizio: 65°C

Richiesto scarico a pavimento DN40 secondo la normativa europea

EN274 (31 l/min con piatto doccia senza battente idraulico)

dATI TECnICI pER IMpIAnTO IdRAuLICO COLLEZIOnE

“REVIVRE BLuE”

Pressione minima di esercizio: 2 bar

Pressione di esercizio - campo di impiego ottimale consigliato: 3÷4 bar

Pressionemassimadiesercizio:5bar(Perpressioniidraulichesuperiori

si raccomanda l’installazione di un riduttore di pressione)

Temperatura massima d’esercizio: 65°C

Richiesto scarico a pavimento DN40 secondo la normativa europea

EN274 (31 l/min con piatto doccia senza battente idraulico)

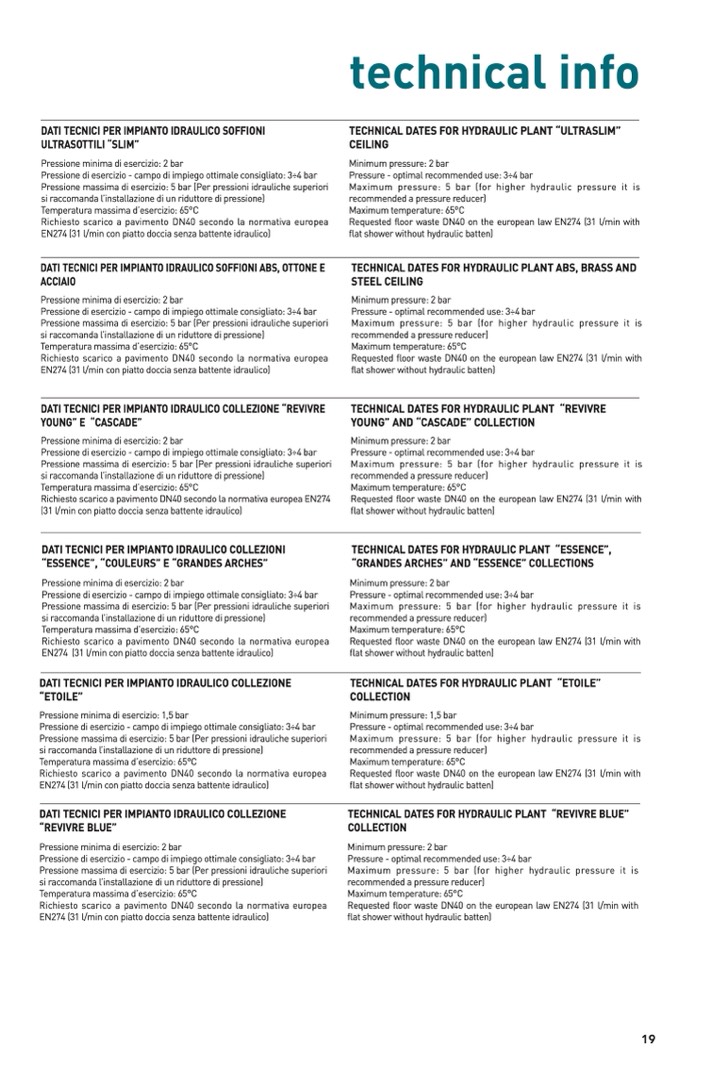

technical info

TECHnICAL dATES FOR HYdRAuLIC pLAnT “uLTRASLIM”

CEILIng

Minimum pressure: 2 bar

Pressure - optimal recommended use: 3÷4 bar

Maximum pressure: 5 bar (for higher hydraulic pressure it is

recommended a pressure reducer)

Maximum temperature: 65°C

Requested floor waste DN40 on the european law EN274 (31 l/min with

flat shower without hydraulic batten)

TECHnICAL dATES FOR HYdRAuLIC pLAnT ABS, BRASS And

STEEL CEILIng

Minimum pressure: 2 bar

Pressure - optimal recommended use: 3÷4 bar

Maximum pressure: 5 bar (for higher hydraulic pressure it is

recommended a pressure reducer)

Maximum temperature: 65°C

Requested floor waste DN40 on the european law EN274 (31 l/min with

flat shower without hydraulic batten)

TECHnICALdATESFORHYdRAuLICpLAnT “REVIVRE

YOung” And “CASCAdE” COLLECTIOn

Minimum pressure: 2 bar

Pressure - optimal recommended use: 3÷4 bar

Maximum pressure: 5 bar (for higher hydraulic pressure it is

recommended a pressure reducer)

Maximum temperature: 65°C

Requested floor waste DN40 on the european law EN274 (31 l/min with

flat shower without hydraulic batten)

TECHnICAL dATES FOR HYdRAuLIC pLAnT “ESSEnCE”,

“gRAndES ARCHES” And “ESSEnCE” COLLECTIOnS

Minimum pressure: 2 bar

Pressure - optimal recommended use: 3÷4 bar

Maximum pressure: 5 bar (for higher hydraulic pressure it is

recommended a pressure reducer)

Maximum temperature: 65°C

Requested floor waste DN40 on the european law EN274 (31 l/min with

flat shower without hydraulic batten)

TECHnICAL dATES FOR HYdRAuLIC pLAnT “ETOILE”

COLLECTIOn

Minimum pressure: 1,5 bar

Pressure - optimal recommended use: 3÷4 bar

Maximum pressure: 5 bar (for higher hydraulic pressure it is

recommended a pressure reducer)

Maximum temperature: 65°C

Requested floor waste DN40 on the european law EN274 (31 l/min with

flat shower without hydraulic batten)

TECHnICAL dATES FOR HYdRAuLIC pLAnT “REVIVRE BLuE”

COLLECTIOn

Minimum pressure: 2 bar

Pressure - optimal recommended use: 3÷4 bar

Maximum pressure: 5 bar (for higher hydraulic pressure it is

recommended a pressure reducer)

Maximum temperature: 65°C

Requested floor waste DN40 on the european law EN274 (31 l/min with

flat shower without hydraulic batten)
