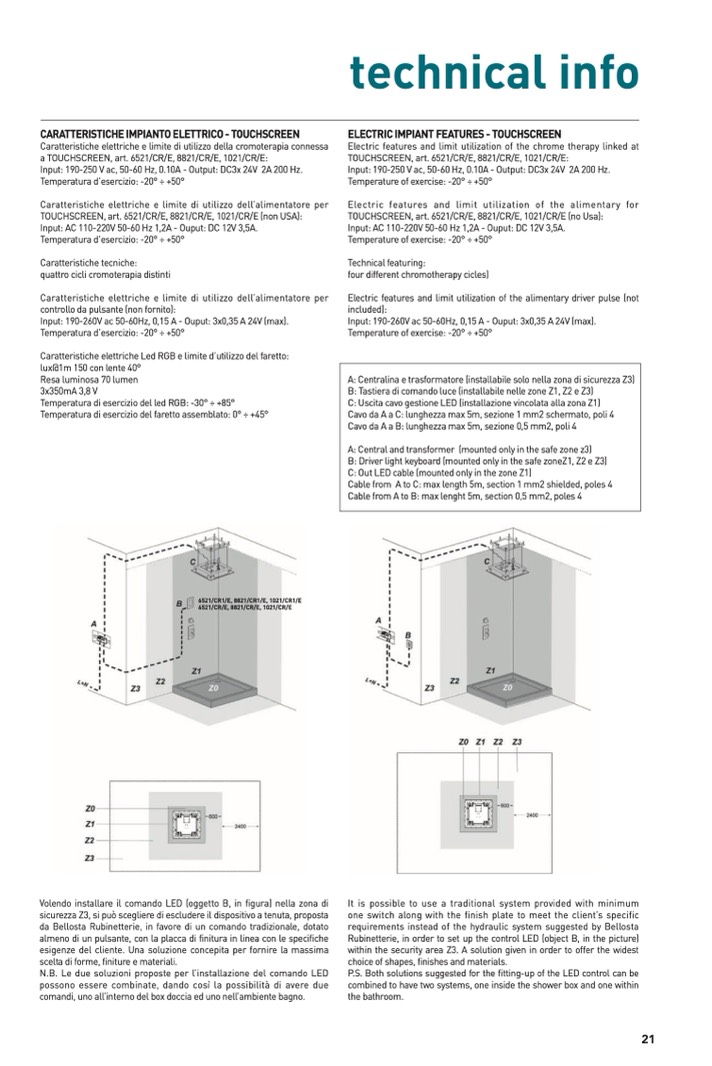

CARATTERISTICHE IMpIAnTO ELETTRICO - TOuCHSCREEn

Caratteristiche elettriche e limite di utilizzo della cromoterapia connessa

a TOUCHSCREEN, art. 6521/CR/E, 8821/CR/E, 1021/CR/E:

Input: 190-250 V ac, 50-60 Hz, 0.10A - Output: DC3x 24V 2A 200 Hz.

Temperatura d’esercizio: -20° ÷ +50°

Caratteristiche elettriche e limite di utilizzo dell’alimentatore per

TOUCHSCREEN, art. 6521/CR/E, 8821/CR/E, 1021/CR/E (non USA):

Input: AC 110-220V 50-60 Hz 1,2A - Ouput: DC 12V 3,5A.

Temperatura d’esercizio: -20° ÷ +50°

Caratteristiche tecniche:

quattro cicli cromoterapia distinti

Caratteristiche elettriche e limite di utilizzo dell’alimentatore per

controllo da pulsante (non fornito):

Input: 190-260V ac 50-60Hz, 0,15 A - Ouput: 3x0,35 A 24V (max).

Temperatura d’esercizio: -20° ÷ +50°

Caratteristiche elettriche Led RGB e limite d’utilizzo del faretto:

lux@1m 150 con lente 40°

Resa luminosa 70 lumen

3x350mA 3,8 V

Temperatura di esercizio del led RGB: -30° ÷ +85°

Temperatura di esercizio del faretto assemblato: 0° ÷ +45°

6521/CR1/E, 8821/CR1/E, 1021/CR1/E

6521/CR/E, 8821/CR/E, 1021/CR/E

Volendo installare il comando LED (oggetto B, in figura) nella zona di

sicurezza Z3, si pu

ò scegliere di escludere il dispositivo a tenuta, proposta

da Bellosta Rubinetterie, in favore di un comando tradizionale, dotato

almeno di un pulsante, con la placca di finitura in linea con le specifiche

esigenze del cliente. Una soluzione concepita per fornire la massima

scelta di forme, finiture e materiali.

N.B. Le due soluzioni proposte per l’installazione del comando LED

possono essere combinate, dando così la possibilità di avere due

comandi, uno all’interno del box doccia ed uno nell’ambiente bagno.

technical info

ELECTRIC IMpIAnT FEATuRES - TOuCHSCREEn

Electric features and limit utilization of the chrome therapy linked at

TOUCHSCREEN, art. 6521/CR/E, 8821/CR/E, 1021/CR/E:

Input: 190-250 V ac, 50-60 Hz, 0.10A - Output: DC3x 24V 2A 200 Hz.

Temperature of exercise: -20° ÷ +50°

Electric features and limit utilization of the alimentary for

TOUCHSCREEN, art. 6521/CR/E, 8821/CR/E, 1021/CR/E (no Usa):

Input: AC 110-220V 50-60 Hz 1,2A - Ouput: DC 12V 3,5A.

Temperature of exercise: -20° ÷ +50°

Technical featuring:

four different chromotherapy cicles)

Electric features and limit utilization of the alimentary driver pulse (not

included):

Input: 190-260V ac 50-60Hz, 0,15 A - Ouput: 3x0,35 A 24V (max).

Temperature of exercise: -20° ÷ +50°

A: Centralina e trasformatore (installabile solo nella zona di sicurezza Z3)

B: Tastiera di comando luce (installabile nelle zone Z1, Z2 e Z3)

C: Uscita cavo gestione LED (installazione vincolata alla zona Z1)

Cavo da A a C: lunghezza max 5m, sezione 1 mm2 schermato, poli 4

Cavo da A a B: lunghezza max 5m, sezione 0,5 mm2, poli 4

A: Central and transformer (mounted only in the safe zone z3)

B: Driver light keyboard (mounted only in the safe zoneZ1, Z2 e Z3)

C: Out LED cable (mounted only in the zone Z1)

Cable from A to C: max length 5m, section 1 mm2 shielded, poles 4

Cable from A to B: max lenght 5m, section 0,5 mm2, poles 4

It is possible to use a traditional system provided with minimum

one switch along with the finish plate to meet the client’s specific

requirements instead of the hydraulic system suggested by Bellosta

Rubinetterie, in order to set up the control LED (object B, in the picture)

within the security area Z3. A solution given in order to offer the widest

choice of shapes, finishes and materials.

P.S. Both solutions suggested for the fitting-up of the LED control can be

combined to have two systems, one inside the shower box and one within

the bathroom.
