22

info tecniche

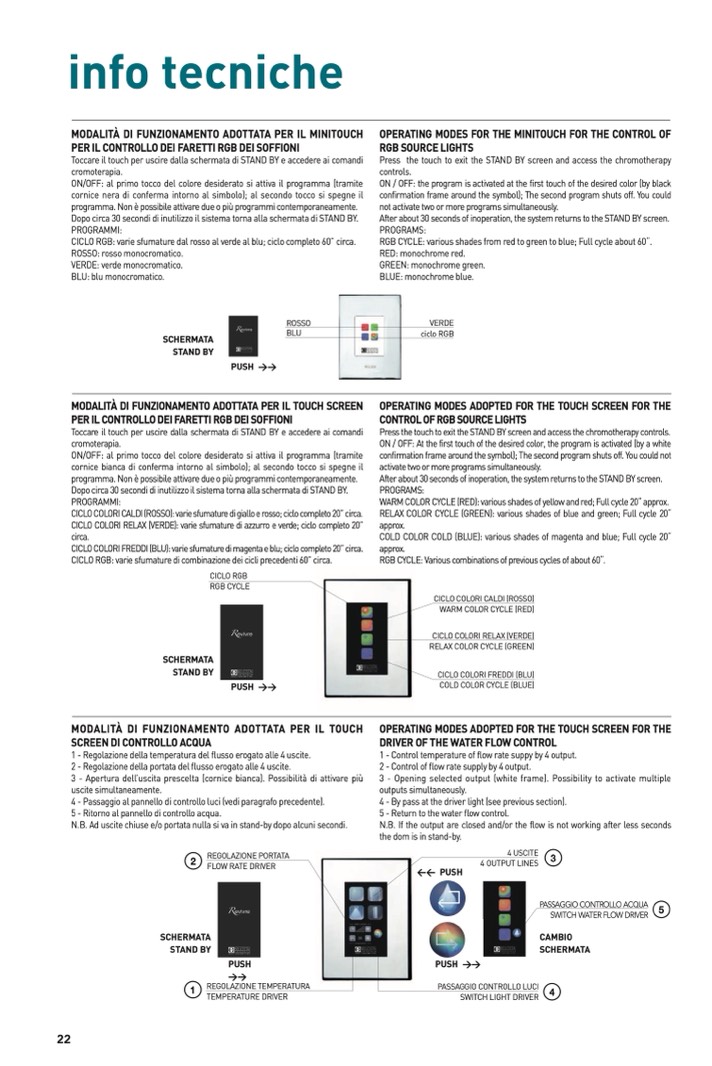

MOdALITÀ dI FunZIOnAMEnTO AdOTTATA pER IL MInITOuCH

pER IL COnTROLLO dEI FARETTI RgB dEI SOFFIOnI

Toccare il touch per uscire dalla schermata di STAND BY e accedere ai comandi

cromoterapia.

ON/OFF: al primo tocco del colore desiderato si attiva il programma (tramite

cornice nera di conferma intorno al simbolo); al secondo tocco si spegne il

programma. Non è possibile attivare due o pi

ù programmi contemporaneamente.

Dopo circa 30 secondi di inutilizzo il sistema torna alla schermata di STAND BY.

PROGRAMMI:

CICLO RGB: varie sfumature dal rosso al verde al blu; ciclo completo 60” circa.

ROSSO: rosso monocromatico.

VERDE: verde monocromatico.

BLU: blu monocromatico.

OpERATIng MOdES FOR THE MInITOuCH FOR THE COnTROL OF

RgB SOuRCE LIgHTS

Press the touch to exit the STAND BY screen and access the chromotherapy

controls.

ON / OFF: the program is activated at the first touch of the desired color (by black

confirmation frame around the symbol); The second program shuts off. You could

not activate two or more programs simultaneously.

After about 30 seconds of inoperation, the system returns to the STAND BY screen.

PROGRAMS:

RGB CYCLE: various shades from red to green to blue; Full cycle about 60“.

RED: monochrome red.

GREEN: monochrome green.

BLUE: monochrome blue.

VERDE

ciclo RGB

OpERATIng MOdES AdOpTEd FOR THE TOuCH SCREEn FOR THE

COnTROL OF RgB SOuRCE LIgHTS

Press the touch to exit the STAND BY screen and access the chromotherapy controls.

ON / OFF: At the first touch of the desired color, the program is activated (by a white

confirmation frame around the symbol); The second program shuts off. You could not

activate two or more programs simultaneously.

After about 30 seconds of inoperation, the system returns to the STAND BY screen.

PROGRAMS:

WARM COLOR CYCLE (RED): various shades of yellow and red; Full cycle 20“ approx.

RELAX COLOR CYCLE (GREEN): various shades of blue and green; Full cycle 20“

approx.

COLD COLOR COLD (BLUE): various shades of magenta and blue; Full cycle 20“

approx.

RGB CYCLE: Various combinations of previous cycles of about 60“.

CICLO COLORI CALDI (ROSSO)

WARM COLOR CYCLE (RED)

CICLO COLORI RELAX (VERDE)

RELAX COLOR CYCLE (GREEN)

CICLO COLORI FREDDI (BLU)

COLD COLOR CYCLE (BLUE)

OpERATIng MOdES AdOpTEd FOR THE TOuCH SCREEn FOR THE

dRIVER OF THE WATER FLOW COnTROL

1 - Control temperature of flow rate suppy by 4 output.

2 - Control of flow rate supply by 4 output.

3 - Opening selected output (white frame). Possibility to activate multiple

outputs simultaneously.

4 - By pass at the driver light (see previous section).

5 - Return to the water flow control.

N.B. If the output are closed and/or the flow is not working after less seconds

the dom is in stand-by.

SCHERMATA

STAnd BY

ROSSO

BLU

MOdALITÀ dI FunZIOnAMEnTO AdOTTATA pER IL TOuCH SCREEn

pER IL COnTROLLO dEI FARETTI RgB dEI SOFFIOnI

Toccare il touch per uscire dalla schermata di STAND BY e accedere ai comandi

cromoterapia.

ON/OFF: al primo tocco del colore desiderato si attiva il programma (tramite

cornice bianca di conferma intorno al simbolo); al secondo tocco si spegne il

programma. Non è possibile attivare due o pi

ù programmi contemporaneamente.

Dopo circa 30 secondi di inutilizzo il sistema torna alla schermata di STAND BY.

PROGRAMMI:

CICLO COLORI CALDI (ROSSO): varie sfumature di giallo e rosso; ciclo completo 20” circa.

CICLO COLORI RELAX (VERDE): varie sfumature di azzurro e verde; ciclo completo 20”

circa.

CICLO COLORI FREDDI (BLU): varie sfumature di magenta e blu; ciclo completo 20” circa.

CICLO RGB: varie sfumature di combinazione dei cicli precedenti 60” circa.

CICLO RGB

RGB CYCLE

SCHERMATA

STAnd BY

MOdALITÀ dI FunZIOnAMEnTO AdOTTATA pER IL TOuCH

SCREEn dI COnTROLLO ACquA

1 - Regolazione della temperatura del flusso erogato alle 4 uscite.

2 - Regolazione della portata del flusso erogato alle 4 uscite.

3 - Apertura dell’uscita prescelta (cornice bianca). Possibilità di attivare più

uscite simultaneamente.

4 - Passaggio al pannello di controllo luci (vedi paragrafo precedente).

5 - Ritorno al pannello di controllo acqua.

N.B. Ad uscite chiuse e/o portata nulla si va in stand-by dopo alcuni secondi.

REGOLAZIONE PORTATA

4 USCITE

4OUTPUTLINES

3

PASSAGGIO CONTROLLO ACQUA

5

SWITCH WATER FLOW DRIVER

CAMBIO

SCHERMATA

4

SCHERMATA

STAnd BY

puSH >>

puSH >>

2

FLOWRATEDRIVER

<< puSH

puSH

>>

1 REGOLAZIONE TEMPERATURA

TEMPERATURE DRIVER

puSH >>

PASSAGGIO CONTROLLO LUCI

SWITCH LIGHT DRIVER
