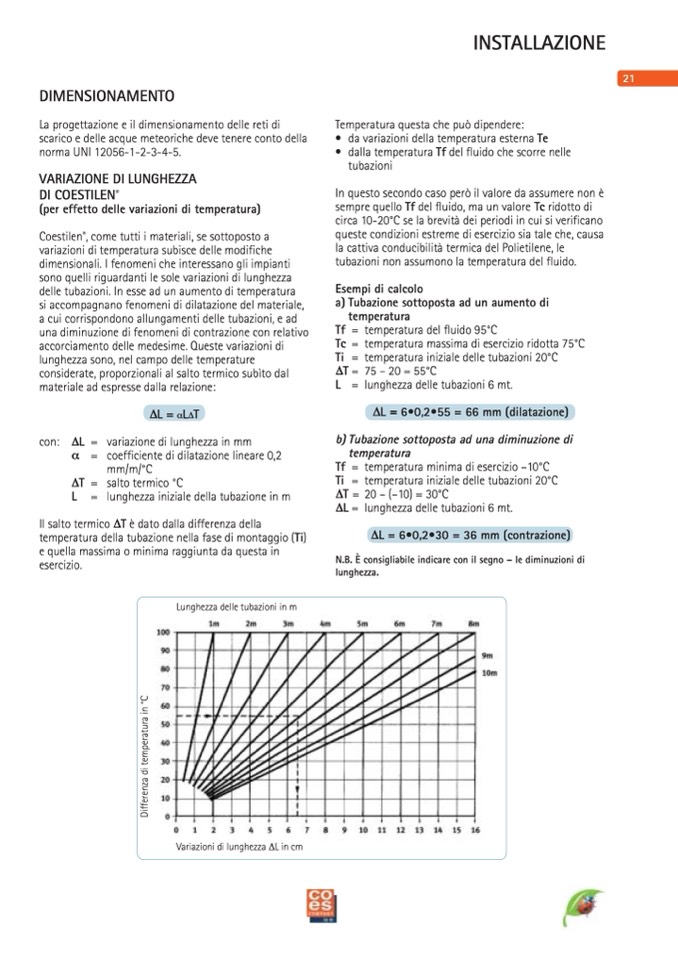

DIMENSIONAMENTO
La progettazione e il dimensionamento delle reti di
scarico e delle acque meteoriche deve tenere conto della
norma UNI 12056-1-2-3-4-5.
VARIAZIONE DI LUNGHEZZA
DI COESTILEN
®
(per effetto delle variazioni di temperatura)
Coestilen
®
, come tutti i materiali, se sottoposto a
variazioni di temperatura subisce delle modifiche
dimensionali. I fenomeni che interessano gli impianti
sono quelli riguardanti le sole variazioni di lunghezza
delle tubazioni. In esse ad un aumento di temperatura
si accompagnano fenomeni di dilatazione del materiale,
a cui corrispondono allungamenti delle tubazioni, e ad
una diminuzione di fenomeni di contrazione con relativo
accorciamento delle medesime. Queste variazioni di
lunghezza sono, nel campo delle temperature
considerate, proporzionali al salto termico subìto dal
materiale ad espresse dalla relazione:
Temperatura questa che può dipendere:
• da variazioni della temperatura esterna Te
• dalla temperatura Tf del fluido che scorre nelle
tubazioni
In questo secondo caso però il valore da assumere non è
sempre quello Tf del fluido, ma un valore Tc ridotto di
circa 10-20°C se la brevit
à dei periodi in cui si verificano
queste condizioni estreme di esercizio sia tale che, causa
la cattiva conducibilit
à termica del Polietilene, le
tubazioni non assumono la temperatura del fluido.
Esempi di calcolo
a) Tubazione sottoposta ad un aumento di
temperatura
INSTALLAZIONE
21
Tf =
Tc =
Ti =
∆T =
L =
temperatura del fluido 95°C
temperatura massima di esercizio ridotta 75°C
temperatura iniziale delle tubazioni 20°C
75 – 20 = 55°C
lunghezza delle tubazioni 6 mt.
con: ∆L =
α
=
∆T =
L
=
∆L = αL∆T
variazione di lunghezza in mm
coefficiente di dilatazione lineare 0,2
mm/m/°C
salto termico °C
lunghezza iniziale della tubazione in m
∆L = 6•0,2•55 = 66 mm (dilatazione)
b) Tubazione sottoposta ad una diminuzione di
temperatura
Il salto termico ∆T è dato dalla differenza della
temperatura della tubazione nella fase di montaggio (Ti)
e quella massima o minima raggiunta da questa in
esercizio.
Lunghezza delle tubazioni in m
N.B. È consigliabile indicare con il segno – le diminuzioni di
lunghezza.
Tf =
Ti =
∆T=
∆L =
temperatura minima di esercizio –10°C
temperatura iniziale delle tubazioni 20°C
20 – (–10) = 30°C
lunghezza delle tubazioni 6 mt.
∆L = 6•0,2•30 = 36 mm (contrazione)
Variazioni di lunghezza ∆L in cm
D
i
f
f
e
r
e
n
z
a
d
i
t
e
m
p
e
r
a
t
u
r
a
i
n
°
C
