L’ELEVATO POTERE FONOISOLANTE

DI BLUEPOWER

®

BluePower

®

è il Sistema di scarico in grado di

ridurre notevolmente i rumori prodotti

dall’evacuazione delle acque.

Test di fonoisolanza: condizioni di prova

e risultati

I test di fonoisolanza sono stati eseguiti presso

l’Istituto per la fisica edilizia Fraunhofer di Stoccarda,

conformemente allo schema impiantistico della DIN

4109 ed EN14366.

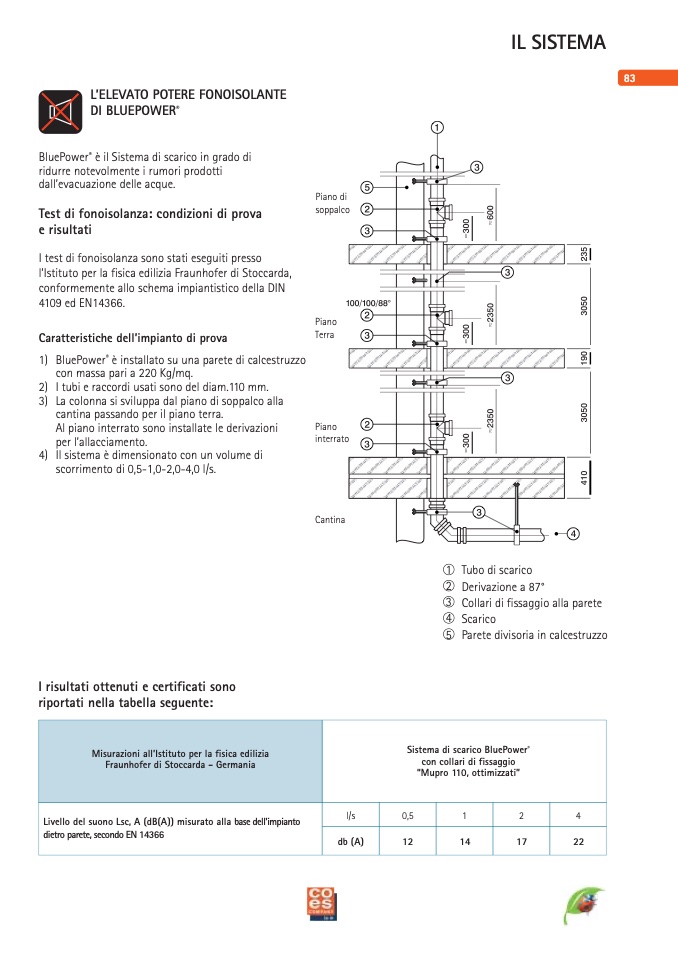

Caratteristiche dell’impianto di prova

Piano di

soppalco

Piano

Terra

Piano

interrato

Cantina

IL SISTEMA

83

1) BluePower

®

è installato su una parete di calcestruzzo

con massa pari a 220 Kg/mq.

2) I tubi e raccordi usati sono del diam.110 mm.

3) La colonna si sviluppa dal piano di soppalco alla

cantina passando per il piano terra.

Al piano interrato sono installate le derivazioni

per l’allacciamento.

4) Il sistema è dimensionato con un volume di

scorrimento di 0,5-1,0-2,0-4,0 l/s.

1 Tubo di scarico

2 Derivazione a 87°

3 Collari di fissaggio alla parete

4 Scarico

5 Parete divisoria in calcestruzzo

I risultati ottenuti e certificati sono

riportati nella tabella seguente:

Misurazioni all’Istituto per la fisica edilizia

Fraunhofer di Stoccarda - Germania

Sistema di scarico BluePower

®

con collari di fissaggio

“Mupro 110, ottimizzati”

Livello del suono Lsc, A (dB(A)) misurato alla base dell'impianto

dietro parete, secondo EN 14366

l/s

0,5

1

2

4

db (A)

12

14

17

22
