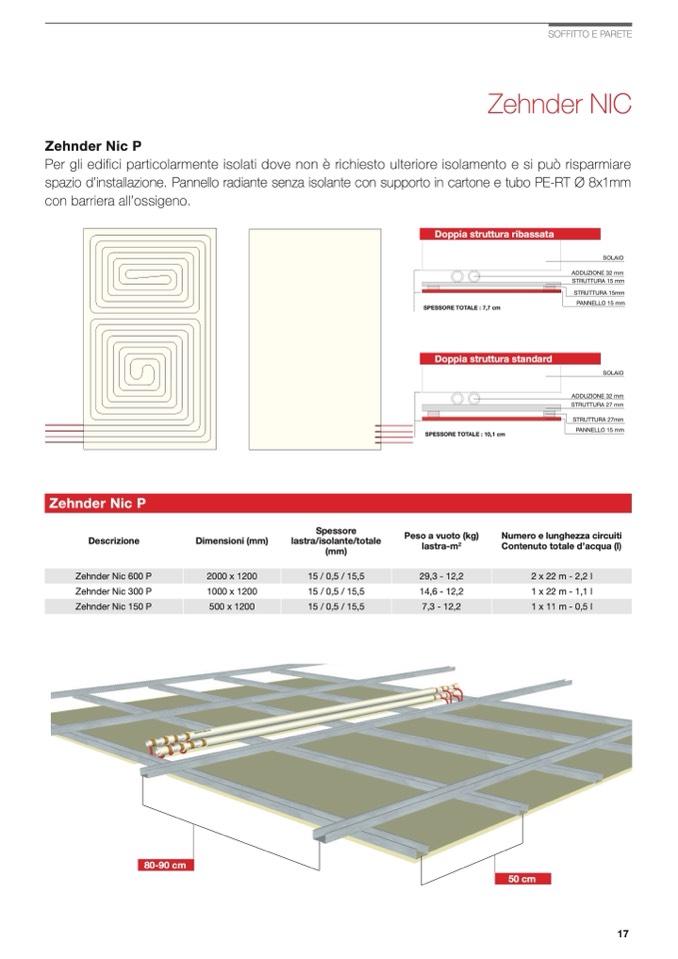

Zehnder Nic P

Per gli edifici particolarmente isolati dove non è richiesto ulteriore isolamento e si può risparmiare

spazio d’installazione. Pannello radiante senza isolante con supporto in cartone e tubo PE-RT Ø 8x1mm

con barriera all’ossigeno.

Doppia struttura ribassata

SOFFITTO E PARETE

Zehnder NIC

SPESSORE TOTALE : 7,7 cm

SPESSORE TOTALE : 10,1 cm

SOLAIO

ADDUZIONE 32 mm

STRUTTURA 15 mm

STRUTTURA 15mm

PANNELLO 15 mm

SOLAIO

ADDUZIONE 32 mm

STRUTTURA 27 mm

STRUTTURA 27mm

PANNELLO 15 mm

Doppia struttura standard

Zehnder Nic P

Descrizione

Zehnder Nic 300 P

Numero e lunghezza circuiti

Contenuto totale d’acqua (l)

2 x 22 m - 2,2 l

1 x 22 m - 1,1 l

Dimensioni (mm)

Spessore

lastra/isolante/totale

(mm)

Peso a vuoto (kg)

lastra-m

2

Zehnder Nic 600 P

2000 x 1200

15 / 0,5 / 15,5

15 / 0,5 / 15,5

29,3 - 12,2

1000 x 1200

14,6 - 12,2

Zehnder Nic 150 P

500 x 1200

15 / 0,5 / 15,5

7,3 - 12,2

80-90 cm

50 cm

1 x 11 m - 0,5 l

17
