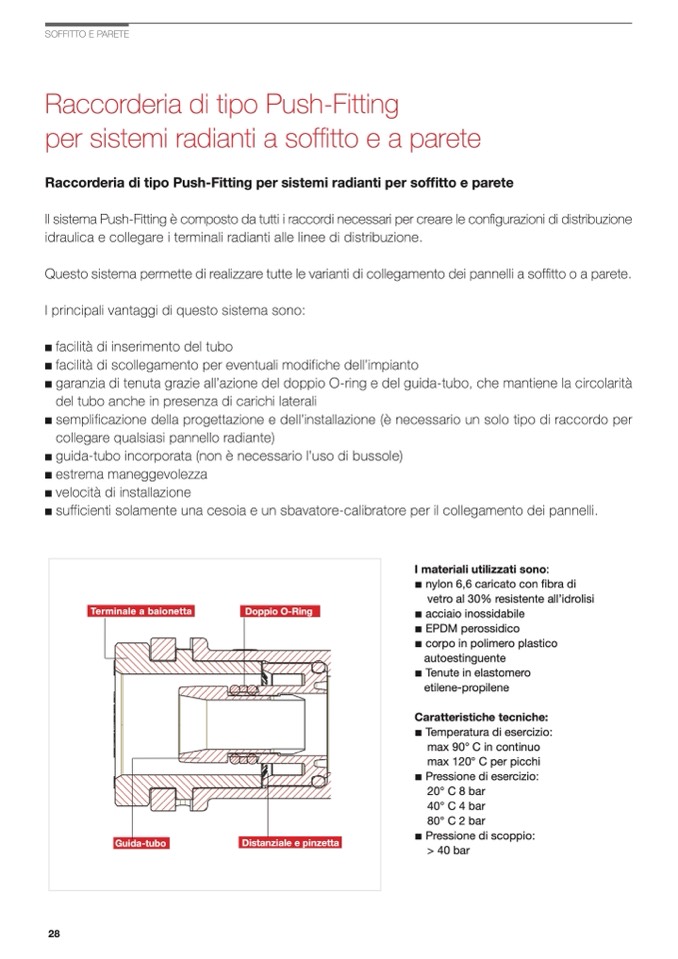

SOFFITTO E PARETE

Raccorderia di tipo Push-Fitting

per sistemi radianti a soffitto e a parete

Raccorderia di tipo Push-Fitting per sistemi radianti per soffitto e parete

Il sistema Push-Fitting è composto da tutti i raccordi necessari per creare le configurazioni di distribuzione

idraulica e collegare i terminali radianti alle linee di distribuzione.

Questo sistema permette di realizzare tutte le varianti di collegamento dei pannelli a soffitto o a parete.

I principali vantaggi di questo sistema sono:

facilità di inserimento del tubo

facilità di scollegamento per eventuali modifiche dell’impianto

garanzia di tenuta grazie all’azione del doppio O-ring e del guida-tubo, che mantiene la circolarità

del tubo anche in presenza di carichi laterali

semplificazione della progettazione e dell’installazione (è necessario un solo tipo di raccordo per

collegare qualsiasi pannello radiante)

guida-tubo incorporata (non è necessario l’uso di bussole)

estrema maneggevolezza

velocità di installazione

sufficienti solamente una cesoia e un sbavatore-calibratore per il collegamento dei pannelli.

I materiali utilizzati sono:

■ nylon 6,6 caricato con fibra di

vetro al 30% resistente all’idrolisi

■ acciaio inossidabile

■ EPDM perossidico

■ corpo in polimero plastico

autoestinguente

■ Tenute in elastomero

etilene-propilene

Caratteristiche tecniche:

■ Temperatura di esercizio:

max 90° C in continuo

max 120° C per picchi

■ Pressione di esercizio:

20° C 8 bar

40° C 4 bar

80° C 2 bar

■ Pressione di scoppio:

> 40 bar

Terminale a baionetta

Doppio O-Ring

Guida-tubo

Distanziale e pinzetta

28
