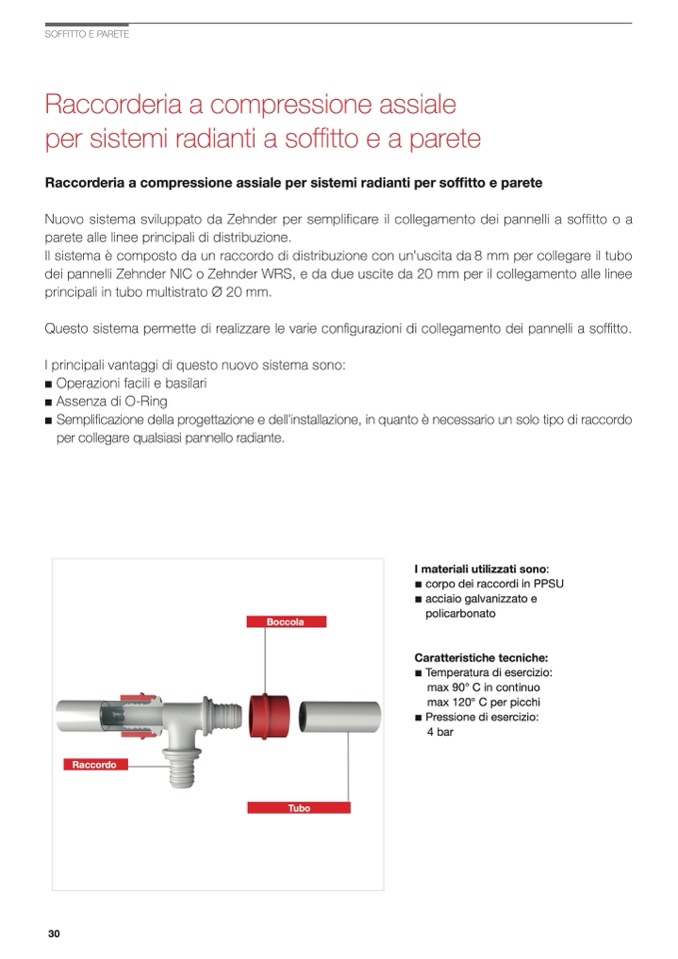

SOFFITTO E PARETE

Raccorderia a compressione assiale

per sistemi radianti a soffitto e a parete

Raccorderia a compressione assiale per sistemi radianti per soffitto e parete

Nuovo sistema sviluppato da Zehnder per semplificare il collegamento dei pannelli a soffitto o a

parete alle linee principali di distribuzione.

Il sistema è composto da un raccordo di distribuzione con un’uscita da 8 mm per collegare il tubo

dei pannelli Zehnder NIC o Zehnder WRS, e da due uscite da 20 mm per il collegamento alle linee

principali in tubo multistrato Ø 20 mm.

Questo sistema permette di realizzare le varie configurazioni di collegamento dei pannelli a soffitto.

I principali vantaggi di questo nuovo sistema sono:

Operazioni facili e basilari

Assenza di O-Ring

Semplificazione della progettazione e dell’installazione, in quanto è necessario un solo tipo di raccordo

per collegare qualsiasi pannello radiante.

I materiali utilizzati sono:

■ corpo dei raccordi in PPSU

■ acciaio galvanizzato e

policarbonato

Caratteristiche tecniche:

■ Temperatura di esercizio:

max 90° C in continuo

max 120° C per picchi

■ Pressione di esercizio:

4 bar

Boccola

Raccordo

Tubo
