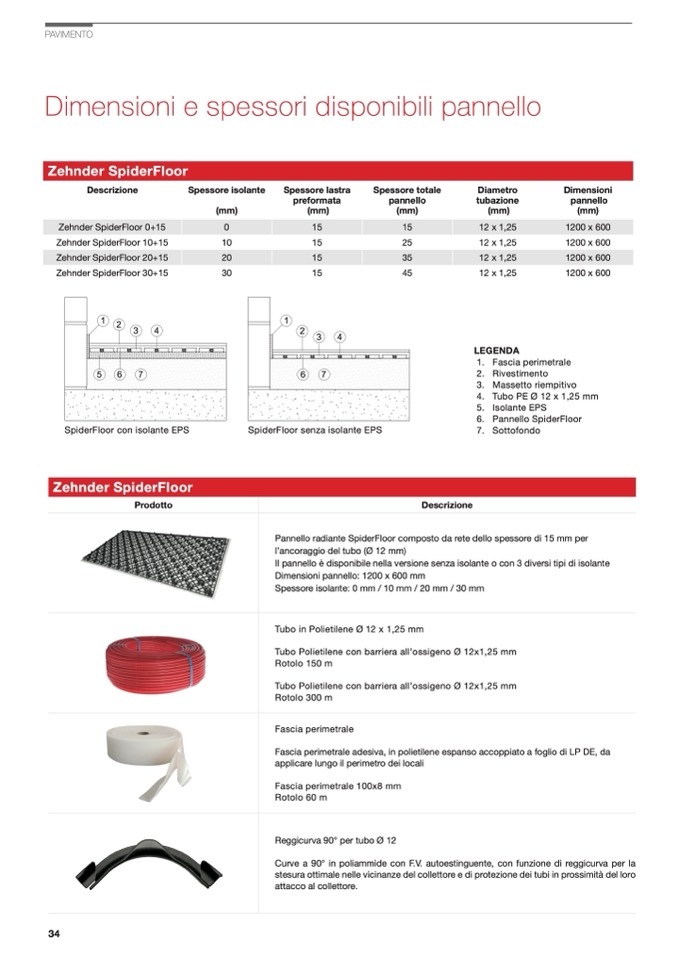

PAVIMENTO

Dimensioni e spessori disponibili pannello

Zehnder SpiderFloor

Descrizione

Zehnder SpiderFloor 0+15

Zehnder SpiderFloor 10+15

Zehnder SpiderFloor 20+15

Zehnder SpiderFloor 30+15

Spessore isolante

(mm)

0

10

20

30

Spessore lastra

preformata

(mm)

15

15

15

15

Spessore totale

pannello

(mm)

15

25

35

45

Diametro

tubazione

(mm)

12 x 1,25

12 x 1,25

12 x 1,25

12 x 1,25

LEGENDA

Dimensioni

pannello

(mm)

1200 x 600

1200 x 600

1200 x 600

1200 x 600

1

2

3

4

1

2

5

6

7

6

7

SpiderFloor con isolante EPS

Zehnder SpiderFloor

Prodotto

SpiderFloor senza isolante EPS

1. Fascia perimetrale

2. Rivestimento

3. Massetto riempitivo

4. TuboPEØ12x1,25mm

5. Isolante EPS

6. Pannello SpiderFloor

7. Sottofondo

34

3

4

Descrizione

Pannello radiante SpiderFloor composto da rete dello spessore di 15 mm per

l’ancoraggio del tubo (Ø 12 mm)

Il pannello è disponibile nella versione senza isolante o con 3 diversi tipi di isolante

Dimensioni pannello: 1200 x 600 mm

Spessore isolante: 0 mm / 10 mm / 20 mm / 30 mm

Tubo in Polietilene Ø 12 x 1,25 mm

Tubo Polietilene con barriera all’ossigeno Ø 12x1,25 mm

Rotolo 150 m

Tubo Polietilene con barriera all’ossigeno Ø 12x1,25 mm

Rotolo 300 m

Fascia perimetrale

Fascia perimetrale adesiva, in polietilene espanso accoppiato a foglio di LP DE, da

applicare lungo il perimetro dei locali

Fascia perimetrale 100x8 mm

Rotolo 60 m

Reggicurva 90° per tubo Ø 12

Curve a 90° in poliammide con F.V. autoestinguente, con funzione di reggicurva per la

stesura ottimale nelle vicinanze del collettore e di protezione dei tubi in prossimità del loro

attacco al collettore.
