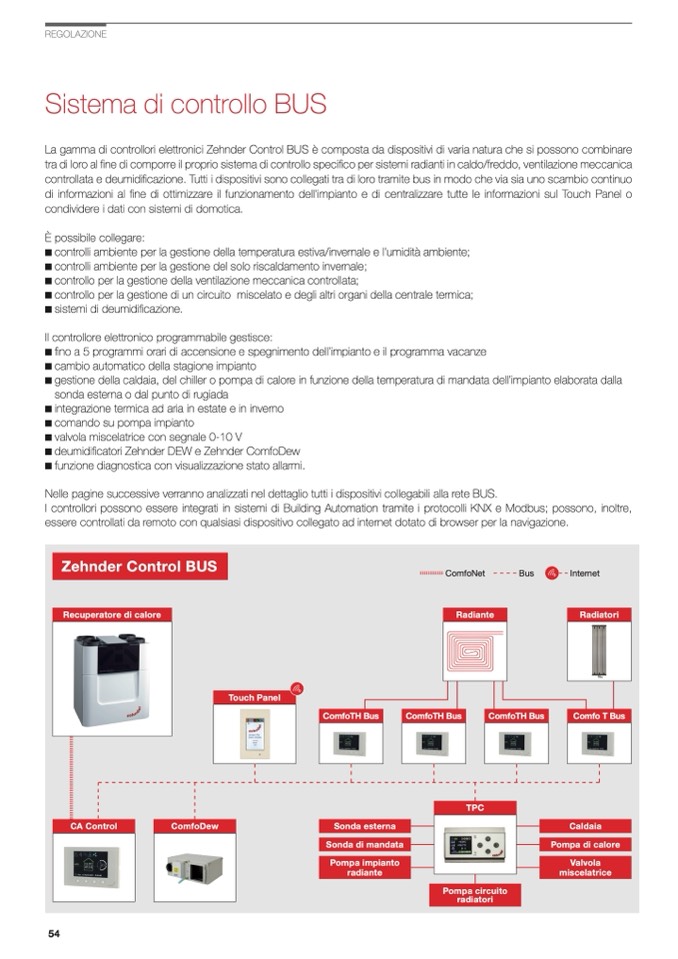

REGOLAZIONE

Sistema di controllo BUS

La gamma di controllori elettronici Zehnder Control BUS è composta da dispositivi di varia natura che si possono combinare

tra di loro al fine di comporre il proprio sistema di controllo specifico per sistemi radianti in caldo/freddo, ventilazione meccanica

controllata e deumidificazione. Tutti i dispositivi sono collegati tra di loro tramite bus in modo che via sia uno scambio continuo

di informazioni al fine di ottimizzare il funzionamento dell'impianto e di centralizzare tutte le informazioni sul Touch Panel o

condividere i dati con sistemi di domotica.

È possibile collegare:

controlli ambiente per la gestione della temperatura estiva/invernale e l'umidità ambiente;

controlli ambiente per la gestione del solo riscaldamento invernale;

controllo per la gestione della ventilazione meccanica controllata;

controllo per la gestione di un circuito miscelato e degli altri organi della centrale termica;

sistemi di deumidificazione.

Il controllore elettronico programmabile gestisce:

fino a 5 programmi orari di accensione e spegnimento dell’impianto e il programma vacanze

cambio automatico della stagione impianto

gestione della caldaia, del chiller o pompa di calore in funzione della temperatura di mandata dell’impianto elaborata dalla

sonda esterna o dal punto di rugiada

integrazione termica ad aria in estate e in inverno

comando su pompa impianto

valvola miscelatrice con segnale 0-10 V

deumidificatori Zehnder DEW e Zehnder ComfoDew

funzione diagnostica con visualizzazione stato allarmi.

Nelle pagine successive verranno analizzati nel dettaglio tutti i dispositivi collegabili alla rete BUS.

I controllori possono essere integrati in sistemi di Building Automation tramite i protocolli KNX e Modbus; possono, inoltre,

essere controllati da remoto con qualsiasi dispositivo collegato ad internet dotato di browser per la navigazione.

Zehnder Control BUS

Recuperatore di calore

CA Control

ComfoNet

Bus

Internet

Radiante

Radiatori

Touch Panel

ComfoTH Bus

ComfoTH Bus

ComfoTH Bus

Comfo T Bus

TPC

ComfoDew

Sonda esterna

Caldaia

Sonda di mandata

Pompa circuito

radiatori

Pompa di calore

Pompa impianto

radiante

Valvola

miscelatrice
