Touch Panel
REGOLAZIONE

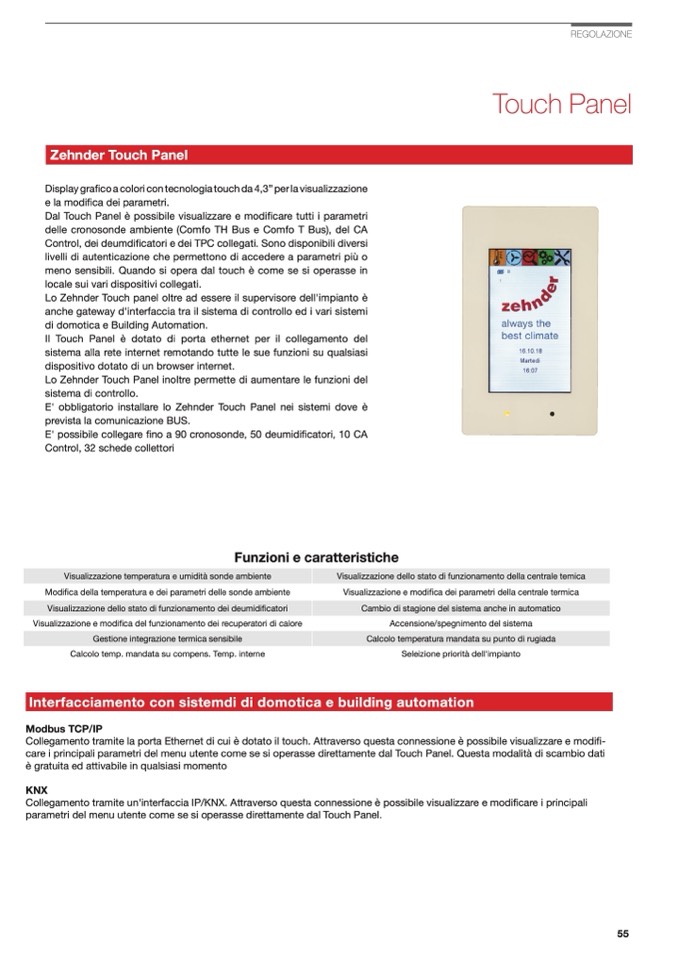

Zehnder Touch Panel
Display grafico a colori con tecnologia touch da 4,3” per la visualizzazione
e la modifica dei parametri.
Dal Touch Panel è possibile visualizzare e modificare tutti i parametri
delle cronosonde ambiente (Comfo TH Bus e Comfo T Bus), del CA
Control, dei deumdificatori e dei TPC collegati. Sono disponibili diversi
livelli di autenticazione che permettono di accedere a parametri più o
meno sensibili. Quando si opera dal touch è come se si operasse in
locale sui vari dispositivi collegati.
Lo Zehnder Touch panel oltre ad essere il supervisore dell'impianto è
anche gateway d'interfaccia tra il sistema di controllo ed i vari sistemi
di domotica e Building Automation.
Il Touch Panel è dotato di porta ethernet per il collegamento del
sistema alla rete internet remotando tutte le sue funzioni su qualsiasi
dispositivo dotato di un browser internet.
Lo Zehnder Touch Panel inoltre permette di aumentare le funzioni del
sistema di controllo.
E' obbligatorio installare lo Zehnder Touch Panel nei sistemi dove è
prevista la comunicazione BUS.
E' possibile collegare fino a 90 cronosonde, 50 deumidificatori, 10 CA
Control, 32 schede collettori
Funzioni e caratteristiche
Calcolo temp. mandata su compens. Temp. interne
Seleizione priorità dell'impianto
Visualizzazione temperatura e umidità sonde ambiente Visualizzazione dello stato di funzionamento della centrale temica
Modifica della temperatura e dei parametri delle sonde ambiente Visualizzazione e modifica dei parametri della centrale termica
Visualizzazione dello stato di funzionamento dei deumidificatori Cambio di stagione del sistema anche in automatico
Visualizzazione e modifica del funzionamento dei recuperatori di calore Accensione/spegnimento del sistema
Gestione integrazione termica sensibile Calcolo temperatura mandata su punto di rugiada
Interfacciamento con sistemdi di domotica e building automation
Modbus TCP/IP
Collegamento tramite la porta Ethernet di cui è dotato il touch. Attraverso questa connessione
è possibile visualizzare e modifi-
care i principali parametri del menu utente come se si operasse direttamente dal Touch Panel. Questa modalit
à di scambio dati
è gratuita ed attivabile in qualsiasi momento
KNX
Collegamento tramite un'interfaccia IP/KNX. Attraverso questa connessione è possibile visualizzare e modificare i principali
parametri del menu utente come se si operasse direttamente dal Touch Panel.
55
