REGOLAZIONE

TPC

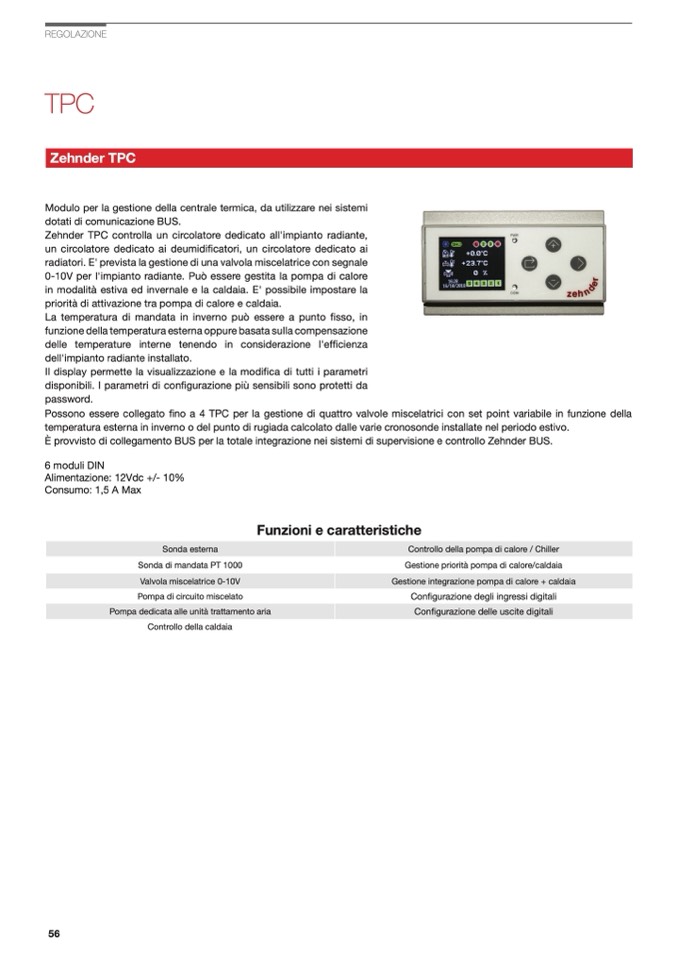

Zehnder TPC

Modulo per la gestione della centrale termica, da utilizzare nei sistemi

dotati di comunicazione BUS.

Zehnder TPC controlla un circolatore dedicato all'impianto radiante,

un circolatore dedicato ai deumidificatori, un circolatore dedicato ai

radiatori. E' prevista la gestione di una valvola miscelatrice con segnale

0-10V per l'impianto radiante. Può essere gestita la pompa di calore

in modalità estiva ed invernale e la caldaia. E' possibile impostare la

priorità di attivazione tra pompa di calore e caldaia.

La temperatura di mandata in inverno può essere a punto fisso, in

funzione della temperatura esterna oppure basata sulla compensazione

delle temperature interne tenendo in considerazione l'efficienza

dell'impianto radiante installato.

Il display permette la visualizzazione e la modifica di tutti i parametri

disponibili. I parametri di configurazione più sensibili sono protetti da

password.

Possono essere collegato fino a 4 TPC per la gestione di quattro valvole miscelatrici con set point variabile in funzione della

temperatura esterna in inverno o del punto di rugiada calcolato dalle varie cronosonde installate nel periodo estivo.

È provvisto di collegamento BUS per la totale integrazione nei sistemi di supervisione e controllo Zehnder BUS.

6 moduli DIN

Alimentazione: 12Vdc +/- 10%

Consumo: 1,5 A Max

Controllo della caldaia

Funzioni e caratteristiche

Sonda esterna Controllo della pompa di calore / Chiller

Sonda di mandata PT 1000 Gestione priorità pompa di calore/caldaia

Valvola miscelatrice 0-10V Gestione integrazione pompa di calore + caldaia

Pompa di circuito miscelato Configurazione degli ingressi digitali

Pompa dedicata alle unità trattamento aria Configurazione delle uscite digitali

56
