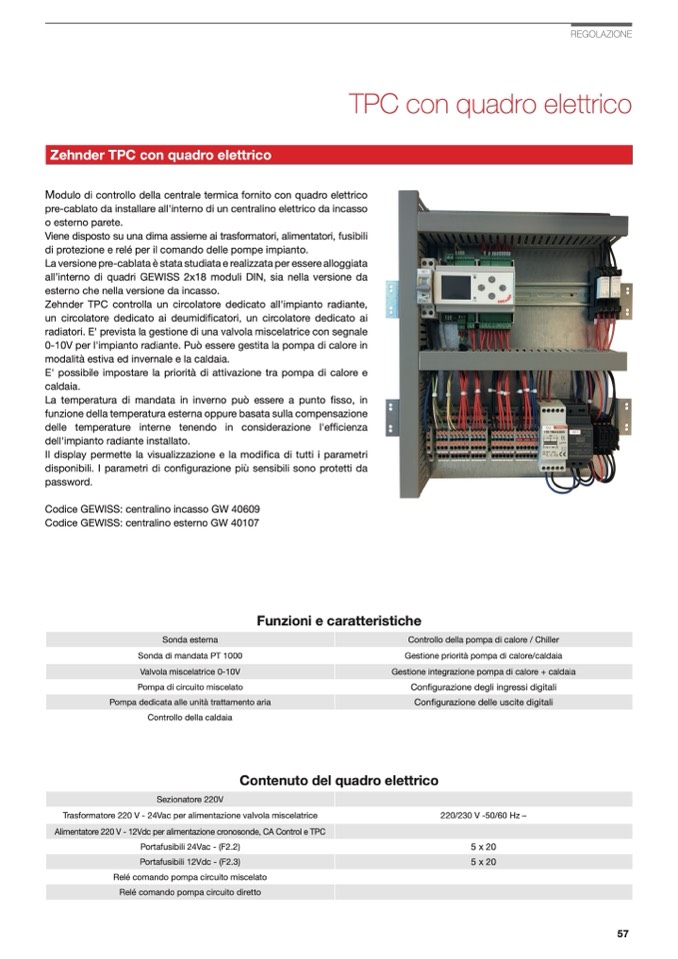

TPC con quadro elettrico
REGOLAZIONE
Zehnder TPC con quadro elettrico
Modulo di controllo della centrale termica fornito con quadro elettrico
pre-cablato da installare all'interno di un centralino elettrico da incasso
o esterno parete.
Viene disposto su una dima assieme ai trasformatori, alimentatori, fusibili
di protezione e relé per il comando delle pompe impianto.
La versione pre-cablata è stata studiata e realizzata per essere alloggiata
all’interno di quadri GEWISS 2x18 moduli DIN, sia nella versione da
esterno che nella versione da incasso.
Zehnder TPC controlla un circolatore dedicato all'impianto radiante,
un circolatore dedicato ai deumidi
ficatori, un circolatore dedicato ai
radiatori. E' prevista la gestione di una valvola miscelatrice con segnale
0-10V per l'impianto radiante. Può essere gestita la pompa di calore in
modalità estiva ed invernale e la caldaia.
E' possibile impostare la priorità di attivazione tra pompa di calore e
caldaia.
La temperatura di mandata in inverno può essere a punto fisso, in
funzione della temperatura esterna oppure basata sulla compensazione
delle temperature interne tenendo in considerazione l'efficienza
dell'impianto radiante installato.
Il display permette la visualizzazione e la modifica di tutti i parametri
disponibili. I parametri di configurazione pi
ù sensibili sono protetti da
password.
Codice GEWISS: centralino incasso GW 40609
Codice GEWISS: centralino esterno GW 40107
Funzioni e caratteristiche
Sonda esterna Controllo della pompa di calore / Chiller
Sonda di mandata PT 1000 Gestione priorità pompa di calore/caldaia
Valvola miscelatrice 0-10V Gestione integrazione pompa di calore + caldaia
Pompa di circuito miscelato Configurazione degli ingressi digitali
Pompa dedicata alle unità trattamento aria Configurazione delle uscite digitali
Controllo della caldaia
Contenuto del quadro elettrico
Sezionatore 220V
Trasformatore 220 V - 24Vac per alimentazione valvola miscelatrice 220/230 V -50/60 Hz –
Alimentatore 220 V - 12Vdc per alimentazione cronosonde, CA Control e TPC
Portafusibili 24Vac - (F2.2) 5 x 20
Portafusibili 12Vdc - (F2.3) 5 x 20
Relé comando pompa circuito miscelato
Relé comando pompa circuito diretto
