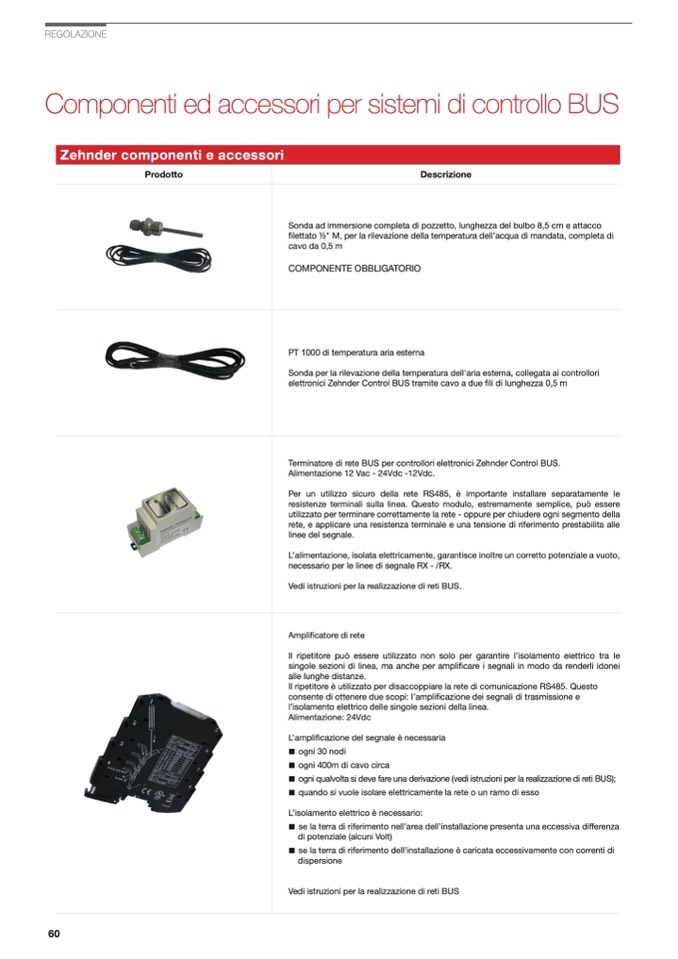

REGOLAZIONE
Componenti ed accessori per sistemi di controllo BUS
Prodotto
Zehnder componenti e accessori
Descrizione
Sonda ad immersione completa di pozzetto, lunghezza del bulbo 8,5 cm e attacco
filettato 1⁄2" M, per la rilevazione della temperatura dell’acqua di mandata, completa di
cavo da 0,5 m
COMPONENTE OBBLIGATORIO
PT 1000 di temperatura aria esterna
Sonda per la rilevazione della temperatura dell'aria esterna, collegata ai controllori
elettronici Zehnder Control BUS tramite cavo a due fili di lunghezza 0,5 m
Terminatore di rete BUS per controllori elettronici Zehnder Control BUS.
Alimentazione 12 Vac - 24Vdc -12Vdc.
Per un utilizzo sicuro della rete RS485, è importante installare separatamente le
resistenze terminali sulla linea. Questo modulo, estremamente semplice, può essere
utilizzato per terminare correttamente la rete - oppure per chiudere ogni segmento della
rete, e applicare una resistenza terminale e una tensione di riferimento prestabilita alle
linee del segnale.
L’alimentazione, isolata elettricamente, garantisce inoltre un corretto potenziale a vuoto,
necessario per le linee di segnale RX - /RX.
Vedi istruzioni per la realizzazione di reti BUS.
Amplificatore di rete
Il ripetitore può essere utilizzato non solo per garantire l’isolamento elettrico tra le
singole sezioni di linea, ma anche per amplificare i segnali in modo da renderli idonei
alle lunghe distanze.
Il ripetitore è utilizzato per disaccoppiare la rete di comunicazione RS485. Questo
consente di ottenere due scopi: l’amplificazione dei segnali di trasmissione e
l’isolamento elettrico delle singole sezioni della linea.
Alimentazione: 24Vdc
L’amplificazione del segnale è necessaria
■ ogni 30 nodi
■ ogni 400m di cavo circa
■ ogni qualvolta si deve fare una derivazione (vedi istruzioni per la realizzazione di reti BUS);
■ quando si vuole isolare elettricamente la rete o un ramo di esso
L’isolamento elettrico è necessario:
■ se la terra di riferimento nell’area dell’installazione presenta una eccessiva differenza
di potenziale (alcuni Volt)
■ se la terra di riferimento dell’installazione è caricata eccessivamente con correnti di
dispersione
Vedi istruzioni per la realizzazione di reti BUS
