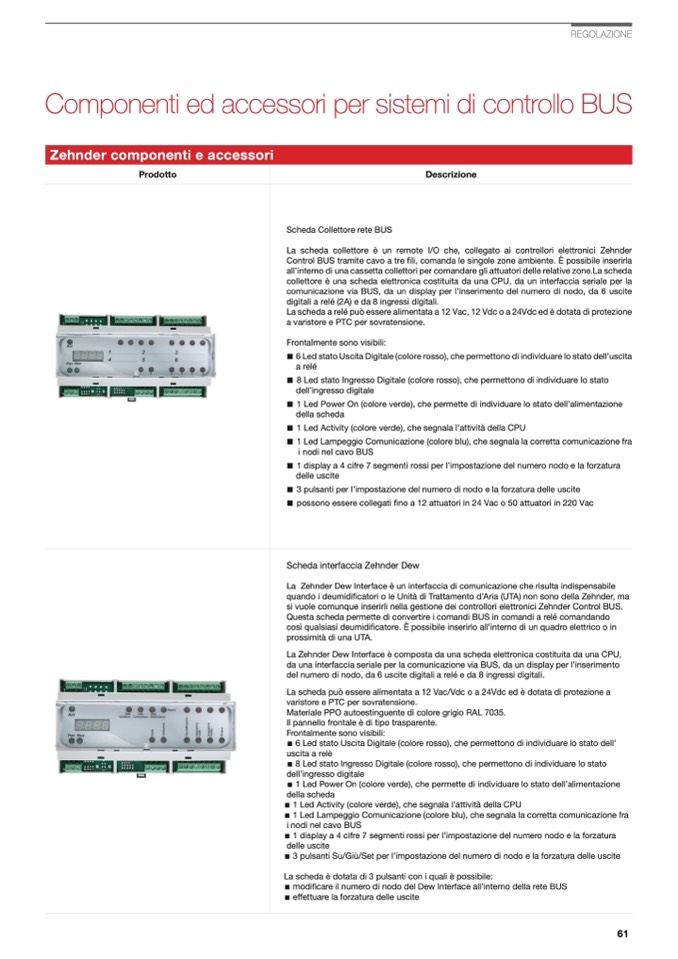

Prodotto
REGOLAZIONE
Descrizione
Scheda Collettore rete BUS
La scheda collettore è un remote I/O che, collegato ai controllori elettronici Zehnder
Control BUS tramite cavo a tre fili, comanda le singole zone ambiente. È possibile inserirla
all’interno di una cassetta collettori per comandare gli attuatori delle relative zone.La scheda
collettore è una scheda elettronica costituita da una CPU, da un interfaccia seriale per la
comunicazione via BUS, da un display per l’inserimento del numero di nodo, da 6 uscite
digitali a relé (2A) e da 8 ingressi digitali.
La scheda a relé può essere alimentata a 12 Vac, 12 Vdc o a 24Vdc ed è dotata di protezione
a varistore e PTC per sovratensione.
Frontalmente sono visibili:
■ 6 Led stato Uscita Digitale (colore rosso), che permettono di individuare lo stato dell’uscita
a relé
■ 8 Led stato Ingresso Digitale (colore rosso), che permettono di individuare lo stato
dell’ingresso digitale
■ 1 Led Power On (colore verde), che permette di individuare lo stato dell’alimentazione
della scheda
■ 1 Led Activity (colore verde), che segnala l’attività della CPU
■ 1 Led Lampeggio Comunicazione (colore blu), che segnala la corretta comunicazione fra
i nodi nel cavo BUS
■ 1 display a 4 cifre 7 segmenti rossi per l’impostazione del numero nodo e la forzatura
delle uscite
■ 3 pulsanti per l’impostazione del numero di nodo e la forzatura delle uscite
■ possono essere collegati fino a 12 attuatori in 24 Vac o 50 attuatori in 220 Vac
Scheda interfaccia Zehnder Dew
La Zehnder Dew Interface è un interfaccia di comunicazione che risulta indispensabile
quando i deumidificatori o le Unità di Trattamento d’Aria (UTA) non sono della Zehnder, ma
si vuole comunque inserirli nella gestione dei controllori elettronici Zehnder Control BUS.
Questa scheda permette di convertire i comandi BUS in comandi a relé comandando
così qualsiasi deumidificatore. È possibile inserirlo all’interno di un quadro elettrico o in
prossimità di una UTA.
La Zehnder Dew Interface è composta da una scheda elettronica costituita da una CPU,
da una interfaccia seriale per la comunicazione via BUS, da un display per l’inserimento
del numero di nodo, da 6 uscite digitali a relé e da 8 ingressi digitali.
La scheda può essere alimentata a 12 Vac/Vdc o a 24Vdc ed è dotata di protezione a
varistore e PTC per sovratensione.
Materiale PPO autoestinguente di colore grigio RAL 7035.
Il pannello frontale è di tipo trasparente.
Frontalmente sono visibili:
■ 6 Led stato Uscita Digitale (colore rosso), che permettono di individuare lo stato dell’
uscita a relè
■ 8 Led stato Ingresso Digitale (colore rosso), che permettono di individuare lo stato
dell’ingresso digitale
■ 1 Led Power On (colore verde), che permette di individuare lo stato dell’alimentazione
della scheda
■ 1 Led Activity (colore verde), che segnala l’attività della CPU
■ 1 Led Lampeggio Comunicazione (colore blu), che segnala la corretta comunicazione fra
i nodi nel cavo BUS
■ 1 display a 4 cifre 7 segmenti rossi per l’impostazione del numero nodo e la forzatura
delle uscite
■ 3 pulsanti Su/Giù/Set per l’impostazione del numero di nodo e la forzatura delle uscite
La scheda è dotata di 3 pulsanti con i quali è possibile:
■ modificare il numero di nodo del Dew Interface all’interno della rete BUS
■ effettuare la forzatura delle uscite
