REGOLAZIONE

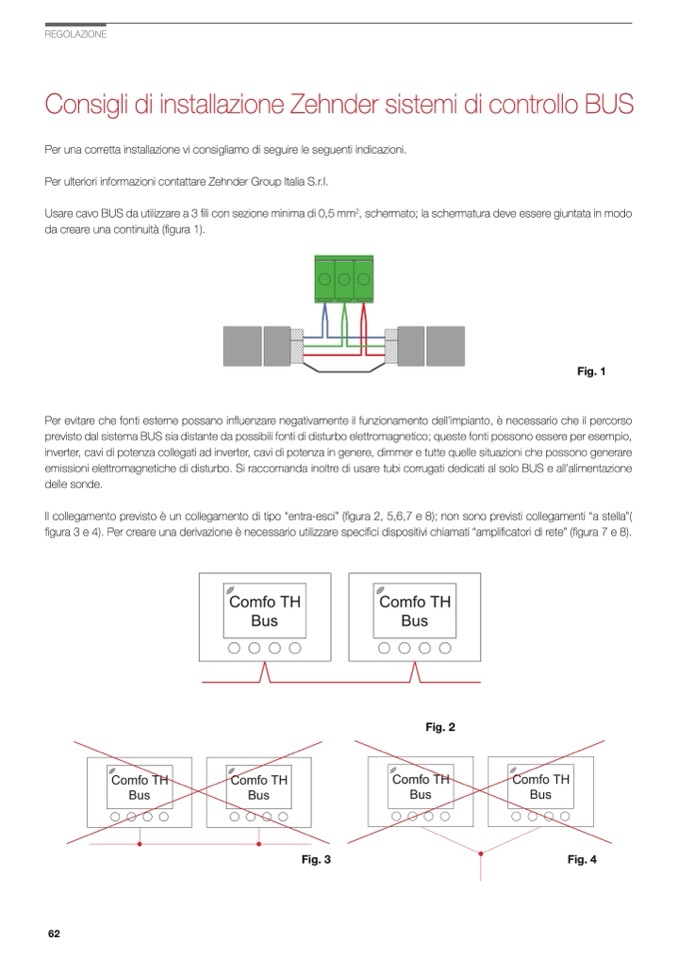

Consigli di installazione Zehnder sistemi di controllo BUS

Per una corretta installazione vi consigliamo di seguire le seguenti indicazioni.

Per ulteriori informazioni contattare Zehnder Group Italia S.r.l.

Usare cavo BUS da utilizzare a 3 fili con sezione minima di 0,5 mm

2

, schermato; la schermatura deve essere giuntata in modo

da creare una continuità (figura 1).

Fig. 1

Per evitare che fonti esterne possano influenzare negativamente il funzionamento dell’impianto, è necessario che il percorso

previsto dal sistema BUS sia distante da possibili fonti di disturbo elettromagnetico; queste fonti possono essere per esempio,

inverter, cavi di potenza collegati ad inverter, cavi di potenza in genere, dimmer e tutte quelle situazioni che possono generare

emissioni elettromagnetiche di disturbo. Si raccomanda inoltre di usare tubi corrugati dedicati al solo BUS e all’alimentazione

delle sonde.

Il collegamento previsto è un collegamento di tipo “entra-esci” (figura 2, 5,6,7 e 8); non sono previsti collegamenti “a stella”(

figura 3 e 4). Per creare una derivazione è necessario utilizzare specifici dispositivi chiamati “amplificatori di rete” (figura 7 e 8).

62

Fig. 2

Fig. 3

Fig. 4
