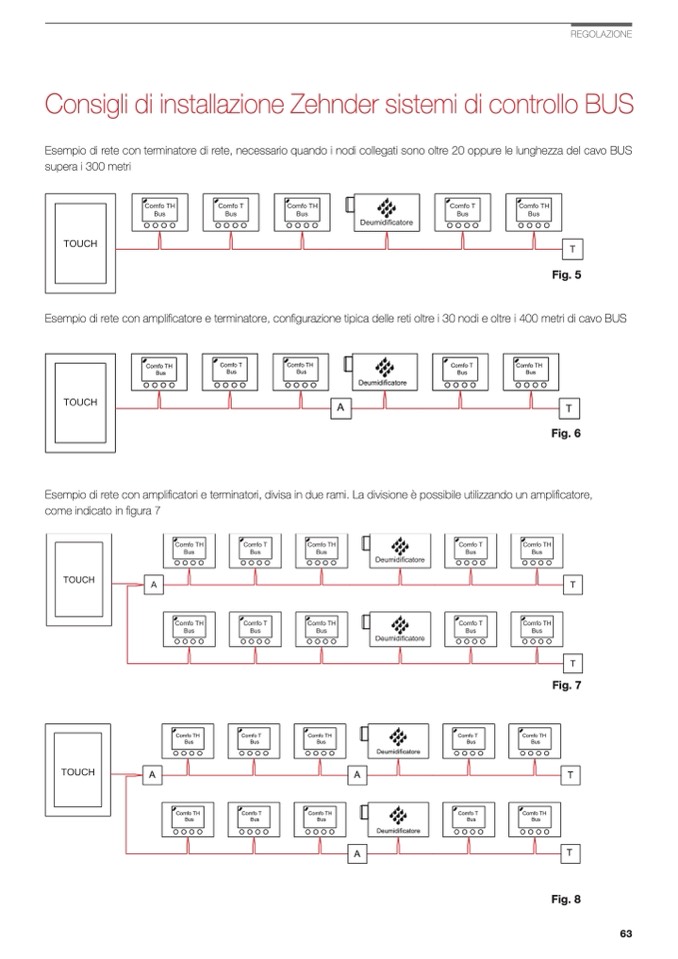

Consigli di installazione Zehnder sistemi di controllo BUS
Esempio di rete con terminatore di rete, necessario quando i nodi collegati sono oltre 20 oppure le lunghezza del cavo BUS
supera i 300 metri
Fig. 5
Esempio di rete con amplificatore e terminatore, configurazione tipica delle reti oltre i 30 nodi e oltre i 400 metri di cavo BUS
TOUCH
Deumidificatore
A
T
Fig. 6
TOUCH
Deumidificatore
A
A
T
Comfo TH
Bus
Comfo T
Bus
Comfo TH
Bus
Comfo T
Bus
Comfo TH
Bus
Esempio di rete con amplificatori e terminatori, divisa in due rami. La divisione è possibile utilizzando un amplificatore,
come indicato in figura 7
Comfo TH
Bus
Comfo T
Bus
Comfo TH
Bus
Comfo T
Bus
Comfo TH
Bus
Comfo TH
Bus
Comfo T
Bus
Comfo TH
Bus
Comfo T
Comfo TH
Bus
Bus
Deumidificatore
A
T
Fig. 7
Fig. 8
