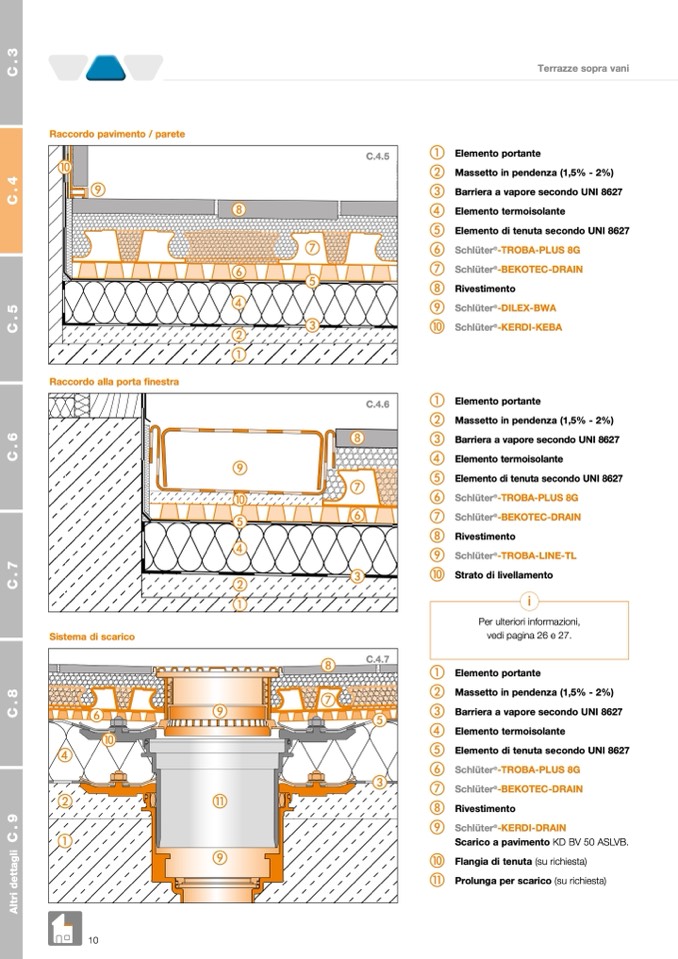

Raccordo pavimento / parete

j

i

C.4.5

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c Barriera a vapore secondo UNI 8627

d Elemento termoisolante

e Elemento di tenuta secondo UNI 8627

f Schlüter

®

-TROBA-PLUS 8G

g Schlüter

®

-BEKOTEC-DRAIN

h Rivestimento

i Schlüter

®

-DILEX-BWA

j Schlüter

®

-KERDI-KEBA

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c Barriera a vapore secondo UNI 8627

d Elementotermoisolante

e ElementoditenutasecondoUNI8627

f Schlüter

®

-TROBA-PLUS8G

g Schlüter

®

-BEKOTEC-DRAIN

h Rivestimento

i Schlüter

®

-TROBA-LINE-TL

j Strato di livellamento

i

Per ulteriori informazioni,

vedi pagina 26 e 27.

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c Barriera a vapore secondo UNI 8627

d Elemento termoisolante

e Elemento di tenuta secondo UNI 8627

f Schlüter

®

-TROBA-PLUS 8G

g Schlüter

®

-BEKOTEC-DRAIN

h Rivestimento

i Schlüter

®

-KERDI-DRAIN

Scarico a pavimento KD BV 50 ASLVB.

j Flangia di tenuta (su richiesta)

k Prolunga per scarico (su richiesta)

Raccordo alla porta finestra

h

f

d

b

a

i

j

e

d

b

a

g

e

c

h

g

f

Sistema di scarico

f

j

d

b

k

a

i

h

c

C.4.7

10

g

i

e

c

C.4.6

Terrazze sopra vani
