Terrazze sopra vani

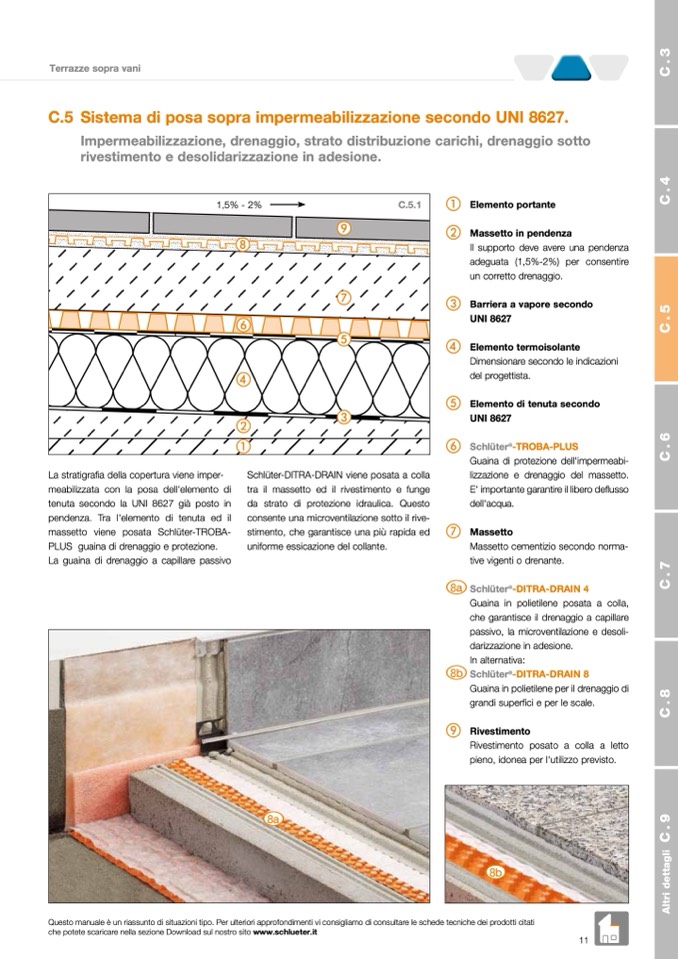

C.5 Sistema di posa sopra impermeabilizzazione secondo UNI 8627.

Impermeabilizzazione, drenaggio, strato distribuzione carichi, drenaggio sotto

rivestimento e desolidarizzazione in adesione.

1,5% - 2%

h

f

d

b

C.5.1

i

g

e

c

a

La stratigrafia della copertura viene imper-

meabilizzata con la posa dell'elemento di

tenuta secondo la UNI 8627 già posto in

pendenza. Tra l'elemento di tenuta ed il

massetto viene posata Schlüter-TROBA-

PLUS guaina di drenaggio e protezione.

La guaina di drenaggio a capillare passivo

Schlüter-DITRA-DRAIN viene posata a colla

tra il massetto ed il rivestimento e funge

da strato di protezione idraulica. Questo

consente una microventilazione sotto il rive-

stimento, che garantisce una più rapida ed

uniforme essicazione del collante.

a Elemento portante

b Massetto in pendenza

Il supporto deve avere una pendenza

adeguata (1,5%-2%) per consentire

un corretto drenaggio.

c Barriera a vapore secondo

UNI 8627

d Elemento termoisolante

Dimensionare secondo le indicazioni

del progettista.

e Elemento di tenuta secondo

UNI 8627

f Schlüter

®

-TROBA-PLUS

Guaina di protezione dell'impermeabi-

lizzazione e drenaggio del massetto.

E' importante garantire il libero deflusso

dell'acqua.

g Massetto

Massetto cementizio secondo norma-

tive vigenti o drenante.

a Schlüter

®

-DITRA-DRAIN 4

Guaina in polietilene posata a colla,

che garantisce il drenaggio a capillare

passivo, la microventilazione e desoli-

darizzazione in adesione.

In alternativa:

b Schlüter

®

-DITRA-DRAIN 8

Guaina in polietilene per il drenaggio di

grandi superfici e per le scale.

i Rivestimento

Rivestimento posato a colla a letto

pieno, idonea per l'utilizzo previsto.

a

b

Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati

che potete scaricare nella sezione Download sul nostro sito www.schlueter.it

11
