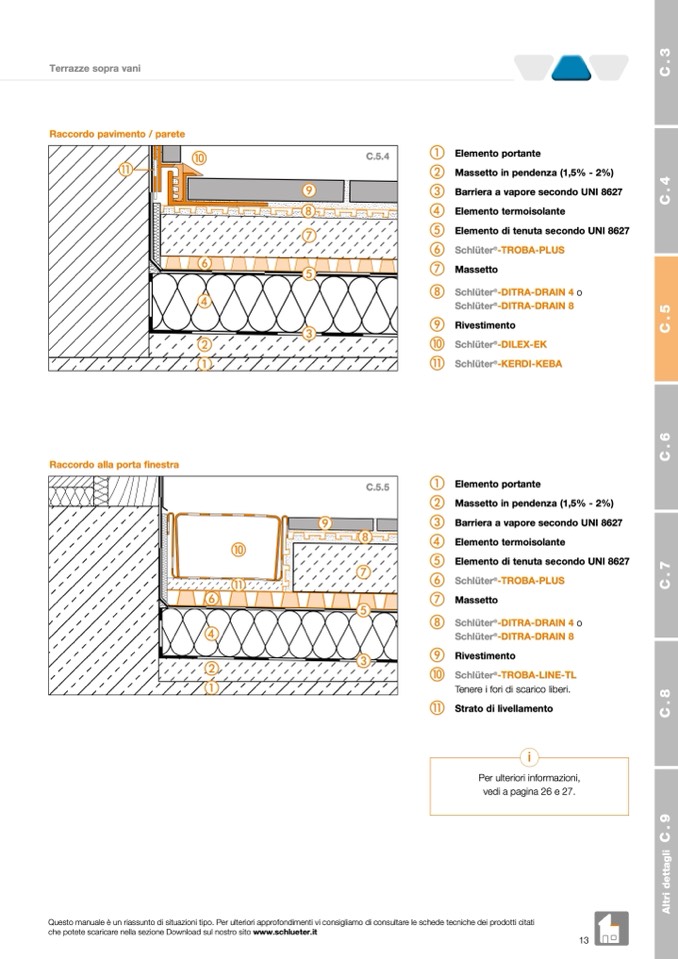

Terrazze sopra vani

Raccordo pavimento / parete

k

j

f

d

C.5.4

i

h

g

e

b

c

a

Raccordo alla porta finestra

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c Barriera a vapore secondo UNI 8627

d Elemento termoisolante

e Elemento di tenuta secondo UNI 8627

f Schlüter

®

-TROBA-PLUS

g Massetto

h Schlüter

®

-DITRA-DRAIN 4 o

Schlüter

®

-DITRA-DRAIN 8

i Rivestimento

j Schlüter

®

-DILEX-EK

k Schlüter

®

-KERDI-KEBA

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c Barriera a vapore secondo UNI 8627

d Elemento termoisolante

e Elemento di tenuta secondo UNI 8627

f Schlüter

®

-TROBA-PLUS

g Massetto

h Schlüter

®

-DITRA-DRAIN 4 o

Schlüter

®

-DITRA-DRAIN 8

i Rivestimento

j Schlüter

®

-TROBA-LINE-TL

Tenere i fori di scarico liberi.

k Strato di livellamento

i

j

k

C.5.5

i

h

g

a

f

d

b

e

c

Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati

che potete scaricare nella sezione Download sul nostro sito www.schlueter.it

Per ulteriori informazioni,

vedi a pagina 26 e 27.
