Sistema di scarico

i

f

l

d

b

a

j

C.5.6

h

g

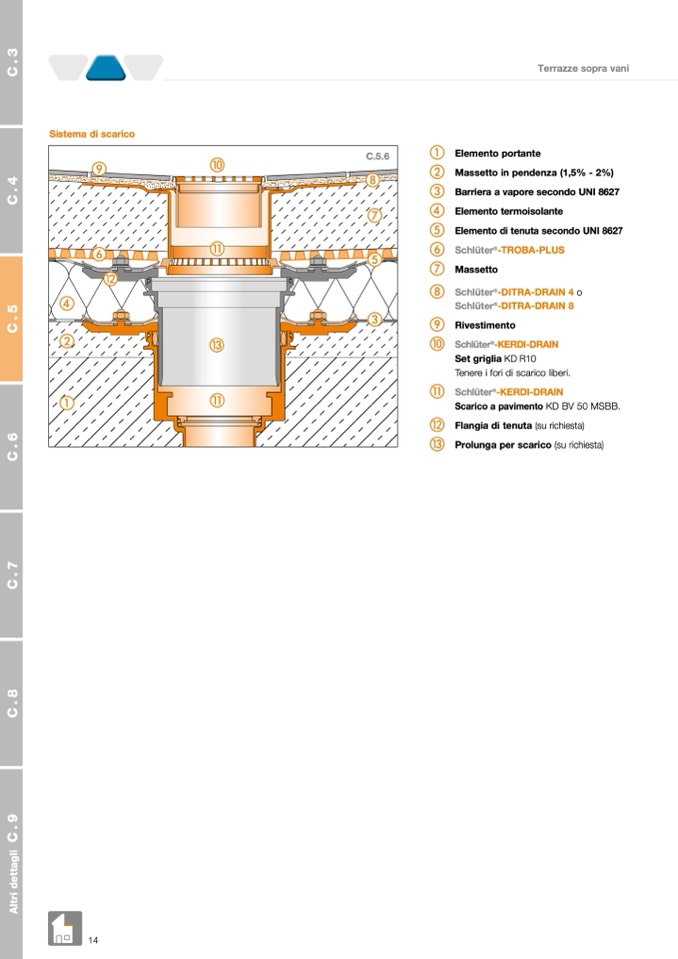

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c BarrieraavaporesecondoUNI8627

d Elementotermoisolante

e ElementoditenutasecondoUNI8627

14

k

e

f

g Massetto

m

k

c

Schlüter

®

-TROBA-PLUS

h Schlüter

®

-DITRA-DRAIN 4 o

Schlüter

®

-DITRA-DRAIN 8

i Rivestimento

j Schlüter

®

-KERDI-DRAIN

Set griglia KD R10

Tenere i fori di scarico liberi.

k Schlüter

®

-KERDI-DRAIN

Scarico a pavimento KD BV 50 MSBB.

l Flangia di tenuta (su richiesta)

m Prolunga per scarico (su richiesta)

Terrazze sopra vani
